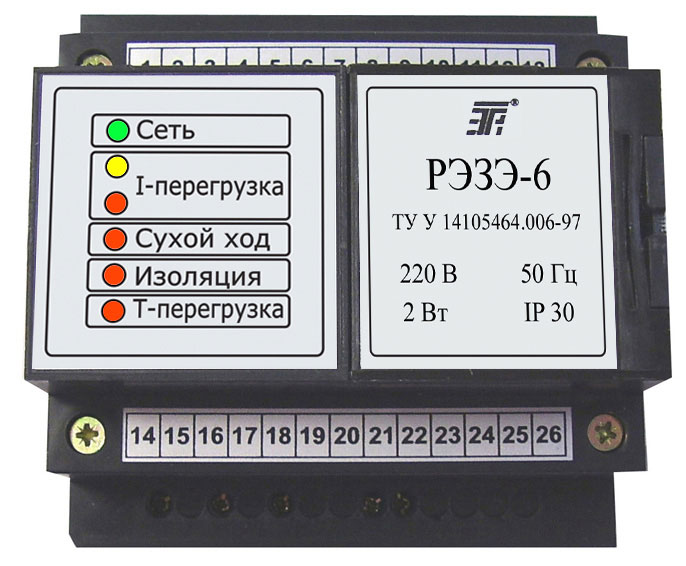

Реле электронное защиты электродвигателей РЭЗЭ-6

Реле РЭЗЭ-6 предназначено для защиты трёхфазных асинхронных двигателей  путем блокирования пуска или отключения их при возникновении следующих аварийных режимов:

- недопустимая перегрузка двигателя по току;
- нештатное исчезновение нагрузки двигателя ( например, «сухой ход» водяного насоса);
- недостаточное сопротивление изоляции обмотки относительно корпуса  двигателя в предпусковой период;
- тепловая перегрузка двигателя, обусловленная ухудшением  его охлаждения.

Реле РЭЗЭ-6 коммутирует цепь управления  магнитного пускателя (контактора).
В комплект поставки входят 2 датчика тока  необходимого исполнения и датчик температуры.

Номер исполнения датчиков тока выбирается потребителем в зависимости от диапазона контролируемых токов : № 1 -> 1-5 А, №2 -> 5-25А. №3 -> 25-125 А, №4 -> 125-625 А.

Принцип действия реле основан на обработке сигналов от датчиков тока и датчика температуры. При превышении одним из сигналов заданной уставки срабатывает промежуточное реле в цепи питания катушки пускателя (контактора), отключает его и, соответственно,  двигатель.

Технические данные:

1) номинальный ток главных контактов при напряжении 220/380 В, А   8/5

2) номинальный ток вспомогательных контактов при напряжении 400 В, А     0,11;

3) выдержка времени,

с: - при перегрузке двигателя по току регулируется автоматически по время

-токовой характеристике реле;

- при тепловой перегрузке двигателя 1;

- при нештатном исчезновении нагрузки двигателя 1-5;

4) диапазон регулирования уставки:

- по току (максимальному и минимальному), % ном. тока двигателя  0-100;

- по температуре, °С   25-115;

5) уставка по сопротивлению изоляции (не регулируется), МОм   0,5±0,05;

6) регулирование уставок плавное;

7) напряжение питания   220(-44+22) В, 50 Гц;

8) потребляемая мощность, Вт не более 2;

9) максимальная длина линии, м, не более:

- между реле и датчиками тока 10;

- между реле и датчиком температуры (при сопротивлении линии не более 10 Ом) 100;

10) степень защиты корпуса IP30;

11) габаритные размеры, мм   90х90х65;

12) масса, кг, не более   0,2.
