Аппаратура Сигнализации Звуковой АСЗ-1

Аппаратура Сигнализации Звуковой АСЗ-1

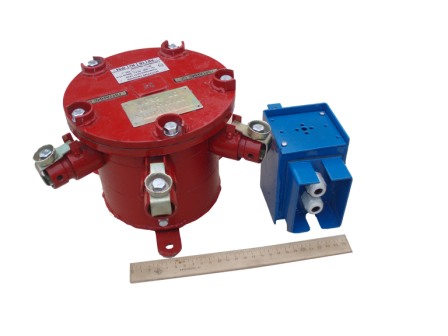

Аппаратура сигнализации звуковой АСЗ-1 предназначена для подачи предупредительной, аварийной и кодовой сигнализации вдоль машин и механизмов по искробезопасным цепям. АСЗ-1 предназначена для работы в шахтах, в том числе опасных по газу или пыли и внезапным выбросам угля или газа, а также рудников, где возможно образование взрывоопасных смесей категории I, отнесенных по воспламеняемости к группе Т1 по ГОСТ 12.1.011, в условиях умеренного и холодного климата, температура окружающего воздуха от минус 40 до 50° С, относительная влажность до 100 % при температуре 35° С.







Преимущества

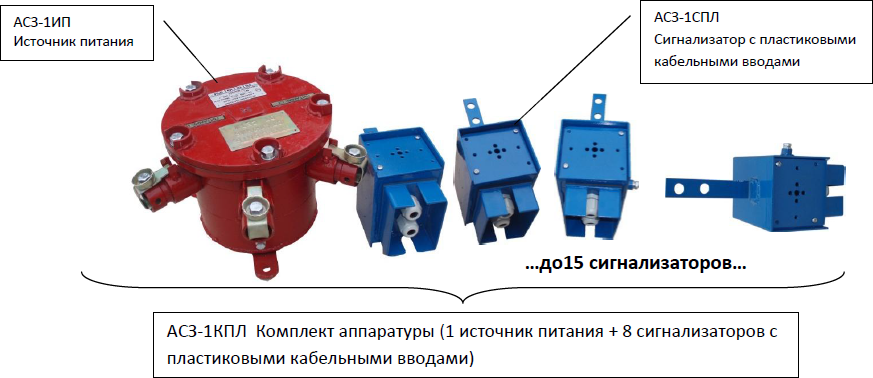

  • Максимальное количество сигнализаторов, подключаемых к одному ИП, не более 15 шт. (через каждые 100 м.).
  • Низкое энергопотребление (один сигнализатор потребляет 45 мА при 12В), за счет этого используется недорогой кабель;
  • Каждый звуковой сигнализатор имеет два излучателя по 95 дБ, направленных в противоположные стороны;
  • Питание по искробезопасным цепям;
  • Сигнализатор обеспечивает лучшую слышимость сигнала за счет переменной частоты звука;
  • Три типа исполнения сигнализаторов: с разъемами ШР, с пластиковыми кабельными вводами, с латунными кабельными вводами.
  • Малый вес аппаратуры, удобство монтажа и обслуживания.

Технические характеристики



Источник питания



1

Номинальное напряжение питания, частотой 50 Гц, В

36

2

Потребляемая мощность, В.А, не более

28

3



Параметры внешних цепей:

1) питание цепи сигнализаторов 1:

– напряжение, В, не более

– ток, мA, не более

2) питание цепи сигнализаторов 2

– напряжение, В, не более

– ток, мA, не более

3) питание цепи управления

– напряжение, В, не более

– ток, мA, (при коротком замыкании) не более





16

450



28

250



4

10

4

Габаритные размеры, мм, не более:

- длина

- ширина

- высота



265

248

170

5

Масса, кг, не более

10



Сигнализатор



6

Габаритные размеры, мм, не более:

- длина

- ширина

- высота



125

85

220

7

Масса, кг, не более

1,3

8

Звуковое давление, дБ, на расстоянии 1м, не менее

95

9

диапазон частот звукового сигнала, кГц

3,0 – 4,0

10

Номинальное напряжение питания, В:

12

11

Потребляемый ток, мА, не более:

45
