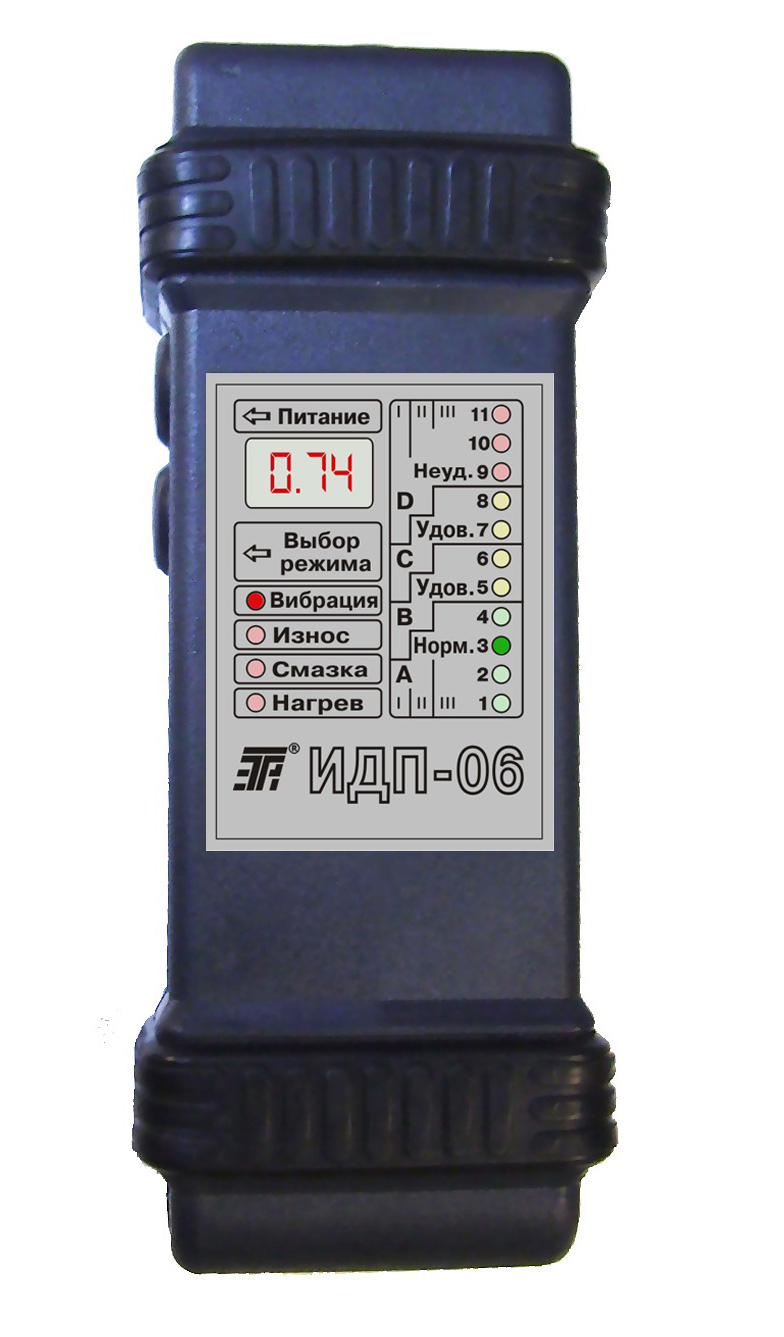

Индикатор дефектов подшипников электрических машин ИДП-06

ИДП-06 – это портативный прибор, предназначенный для контроля вибрации электрических и других роторных машин, состояния их подшипников качения.
ИДП-06 обеспечивает оценку:

- интенсивности вибрации машины;
- износа дорожек и тел качения подшипника;
- качества смазки и установки подшипника;
- нагрева подшипника.

ИДП-06 предназначен для предприятий, эксплуатирующих электрические и другие роторные машины мощностью до 400 кВт с частотой вращения от 300 до 6 000 об/мин.

Принцип работы индикатора:

- при оценке интенсивности вибрации машины индикатор сравнивает среднее квадратическое значение  виброскорости подшипниковой опоры в контролируемой полосе частот с пороговыми значениями и устанавливает факт превышения соответствующего порогового значения.
- при оценках износа дорожек и тел качения, качества смазки и установки подшипника принцип работы индикатора основан на сравнении средних квадратических значений  виброускорения подшипниковой опоры с пороговыми значениями в двух наиболее информативных диапазонах частот и устанавливает факт превышения соответствующего порогового значения.
- при оценке нагрева подшипника принцип работы индикатора состоит в сравнении температуры подшипника с пороговыми значениями и установлении факта превышения соответствующего порогового значения. Температура контролируется бесконтактным способом с помощью инфракрасного датчика.

Технические характеристики:

1) контролируемые параметры:

- при оценке интенсивности вибрации машины виброскорость (среднее квадратическое значение);

- при оценках износа дорожек и тел качения, качества смазки и установки подшипника

виброускорение (среднее квадратическое  значение);

- при оценке нагрева подшипника температура;

2) контролируемый динамический диапазон:

- при оценке интенсивности вибрации машины, мм/с  0,4-112;

- при оценке износа дорожек и тел качения подшипника, дБ  84-124;

- при оценке качества смазки и установки подшипника, дБ 97-137;

3) контролируемый диапазон частот, Гц:

- при оценке интенсивности вибрации машины: 5-1000;

- при оценке износа дорожек и тел качения подшипника 500-1200;

- при оценке качества смазки и установки подшипника: 6500-8500;

4) контролируемый диапазон температур, оС

-10…+120;

5) индикация светодиодная и светодиодная  цифровая трёхразрядная;

6) питание автономное или от внешнего блока питания;

7) напряжение питания, В    5 (-1,0+0,6 );

8) потребляемая мощность, Вт   не более 1;

9) габаритные размеры, мм 205х80х50;

10) масса, кг  не более  0,96(±0,04).
