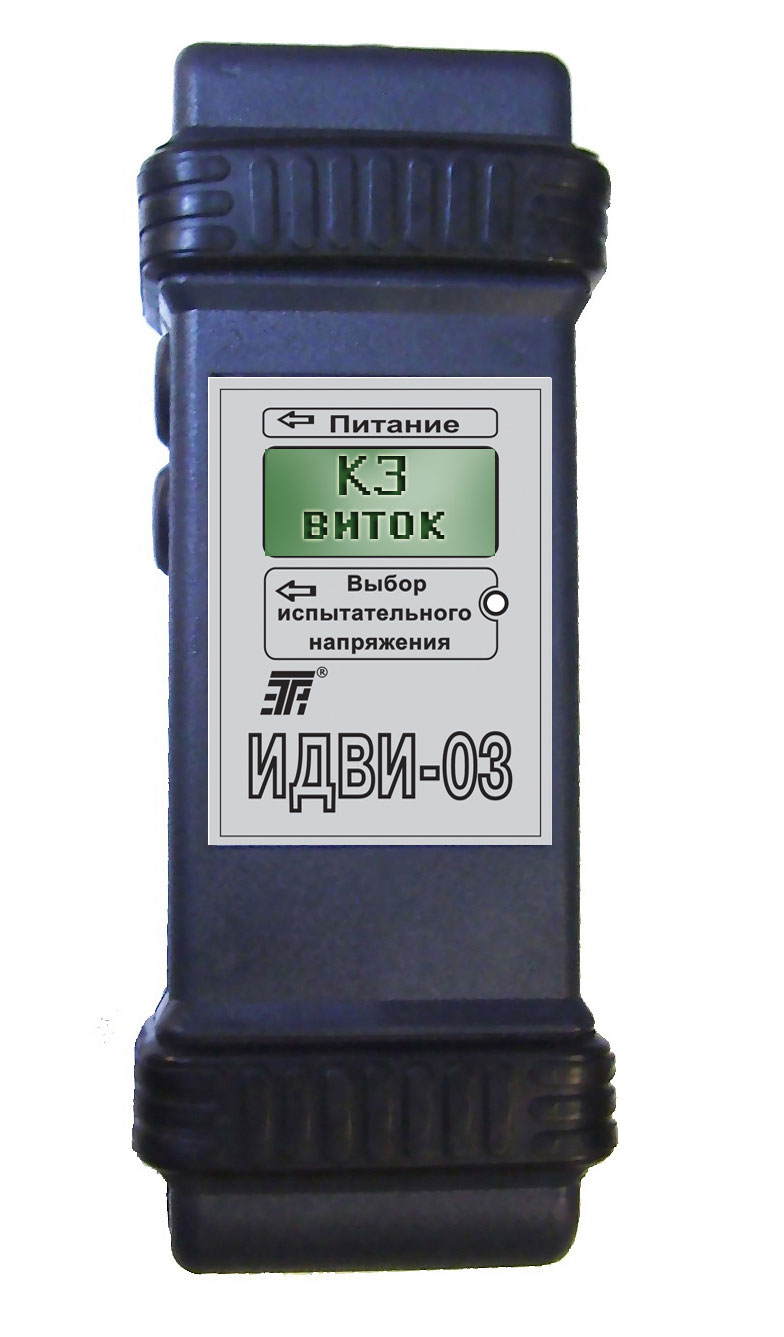

Индикатор дефектов обмоток электрических машин ИДВИ-03

ИДВИ-03 – это портативный прибор, предназначенный для контроля междувитковой изоляции и цепей катушек электрических машин, изоляции обмоток относительно корпуса машины и между обмотками.
ИДВИ-03 обеспечивает обнаружение:

- пазов и катушек с короткозамкнутыми (КЗ) витками;
- пазов и катушек с обрывом проводников в якорях коллекторных машин:
- неудовлетворительного состояния изоляции обмоток относительно корпуса машины и обмотками.

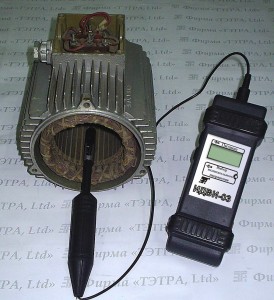

ИДВИ-03 позволяет выявить дефекты распределеннной обмотки статора или ротора разобранной машины напряжением до 1000 В.

Принцип работы индикатора:

- при проверке состояния междувитковой изоляции и цепей катушек индуктируется импульсная ЭДС в проверяемой катушке. В случае наличия в последней КЗ витков происходит регистрация импульса магнитного поля от тока короткого замыкания, протекающего по ним;
- при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговыми значениями.

Технические характеристики:

1) контролируемые параметры:
- при проверке междувитковой изоляции и цепей катушек
ток в проверяемой катушке;
- при проверке состояния изоляции обмоток относительно
корпуса машины и между обмотками –
сопротивление изоляции (Rи);
2) максимальная ширина шлица (открытия) проверяемого паза, мм
12;
3) минимальная длина пакета жестей проверяемой машины, мм
45;
4) амплитуда импульсной ЭДС, индуктируемой в катушке при проверке ее междувитковой изоляции или цепи, В/виток
1,2,4,8,16;
5) выходное постоянное напряжение при проверке изоляции обмоток относительно корпуса машины и между обмотками, В
1000;
6) индикация
алфавитно-цифровая и звуковая;
7) питание
автономное или от внешнего блока питания;
8) напряжение питания, В
5 (-1,0 + 0,6);
9) потребляемая мощность, Вт
не более 4;
10) габаритные размеры, мм
205х80х50;
11) масса, кг
