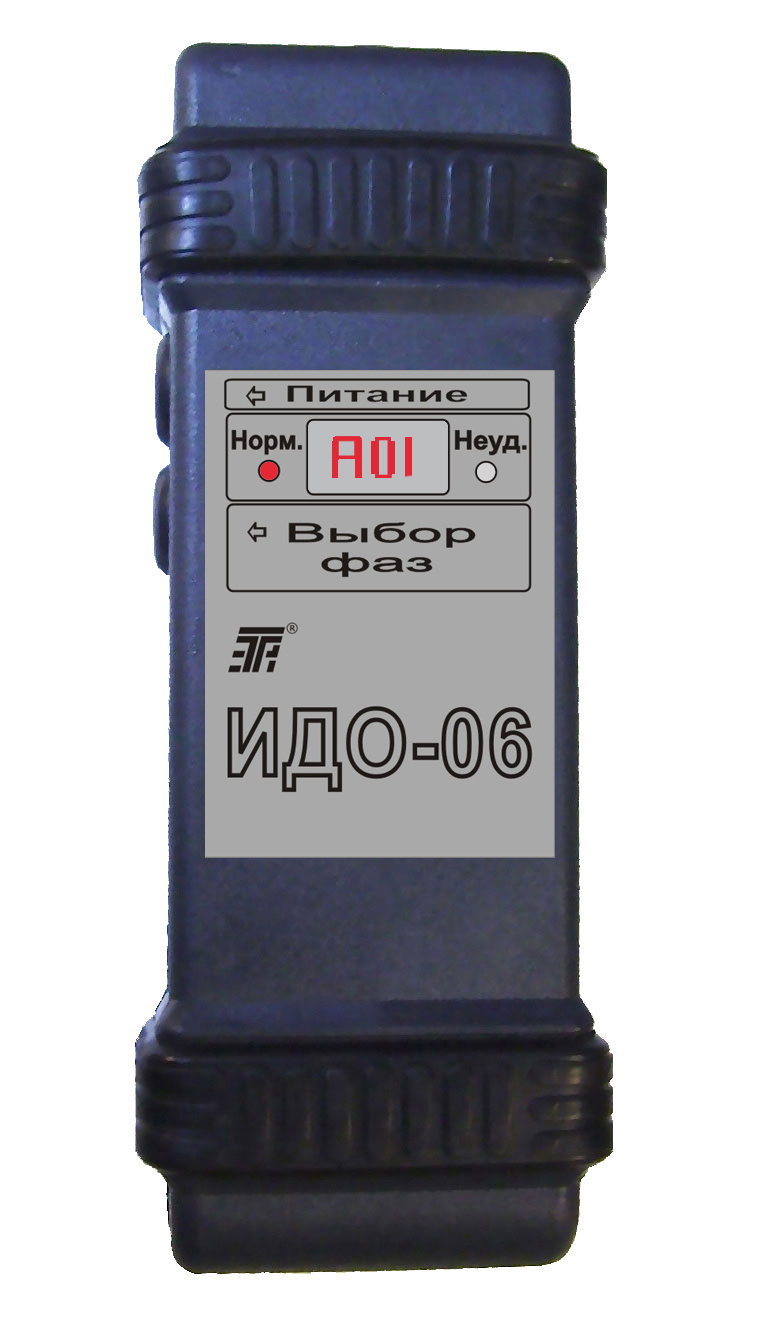

Индикатор дефектов обмоток электрических машин ИДО-06

ИДО-06 – это портативный прибор, предназначенный для контроля трехфазных обмоток электрических машин.

ИДО-06 – обеспечивает обнаружение :

- междувитковых замыканий;

- обрыва фаз;

- неправильного соединения фаз;

- неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.

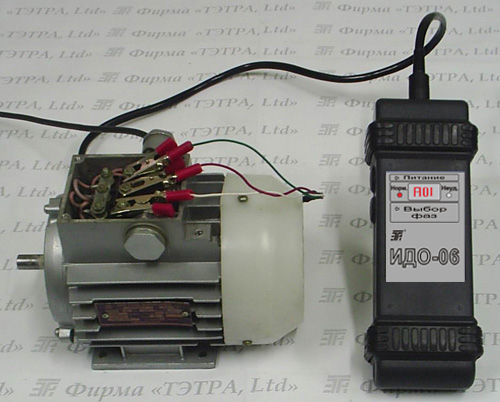

ИДО-06 позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В – без демонтажа и разборки последней.

Принцип работы индикатора:

- при проверке обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз сравниваются полные сопротивления двух фаз обмотки при подключении к ним генератора высокочастотного стабилизированного тока. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными;

- при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм).

Технические данные:

 1) контролируемые параметры: - при проверке трёхфазной обмотки на наличие междувитковых замыканий, обрыва фаз и на правильность соединения фаз

коэффициент несимметрии

фазных токов (Кн);

- при проверке состояния изоляции обмоток относительно

корпуса машины и между обмоткамисопротивление изоляции (Rи);

2) контролируемый диапазон Кн, %0-99;

3) контролируемый диапазон Rи, МОм0-500

4) чувствительность (величина Кн при замыкании одного витка в фазе), %не менее 10;

5) выходное постоянное напряжение при измерении Rи, В1000±100;

6) индикациясветодиодная и светодиодная алфавитно-цифровая

трехразрядная;

7) питаниеавтономное или от внешнего блока питания;

8) напряжение питания, В5 (-1,0+0,6);

9) потребляемая мощность, Втне более 3;

10) габаритные размеры, мм205х80х50;

11) масса, кгне более 0,5.
