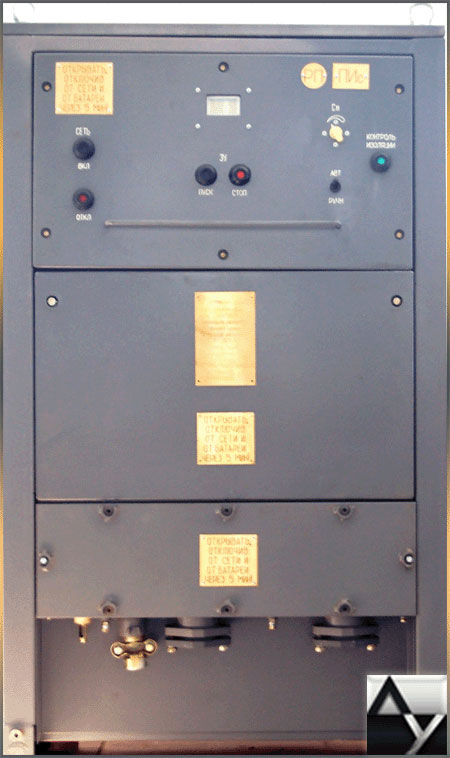

Устройство зарядное ЗУ РП предназначено для заряда кислотных тяговых аккумуляторных батарей (АБ) с номинальным напряжением 120В и емкостью (385-640) А•ч в условиях шахты. Полностью автоматизированное устройство ЗУ РП, простое в применении, не требующее участия оператора, соответствует всем требованиям безопасности, обеспечивает оптимальный режим заряда, в соответствии с диаграммой заряда кислотных батарей и оптимизацию времени заряда АБ. Характеристика заряда стабилизирована.



Микропроцессорная система управления на базе интеллектуального реле Zelio обеспечивает стабильные зарядные характеристики без участия оператора, визуальный контроль на дисплее параметров процесса заряда и по окончанию процесса заряда автоматически отключает устройство ЗУ РП.



ОСНОВНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ ЗУ РП

Наименование основных параметров

Номинальное напряжение заряжаемой батареи, В

112В

120В

144В

1

Напряжение питающей сети, В, -15% +10%

380/660

2

Частота питающей сети, Гц

50

3

Число фаз

3

4

Вид охлаждения

естественное воздушное

5

Кпд, %

90

6

Уровень шума, дБА, не более

80

7

Габариты, мм: высота
ширина
глубина

1427
822
830

8

Масса, кг

450

685

9

Уровень взрывозащиты

РП

10

Вид взрывозащиты

ПИс

11

Степень защиты: устройства управления силового отсека камеры вводов

IP 54
IP 44
IP 54

12

Напряжение переключения в подрежим «Заряд 2», В±1В

134,4

144

172,8

13

Ток переключения в подрежим «Заряд 3», А±2%

0,1Сн

14

Напряжение переключения в подрежим «Дозаряд», В±1В

2,5В - 2,7В/эл

15

Стабилизированное напряжение подрежима «Заряд 2», В±1В

134,4

144

172,8

Программа 1 (для заряда аккумуляторных батарей емкостью Сн=385 А•ч)

16

Номинальный зарядный ток (Iн), А±2% в подрежиме «Заряд 1»

77

17

Номинальная постояннотоковая мощность (Рн), Вт, не менее

8624

9240

11088

18

Ток заряда в подрежиме «Заряд 3», А±1А

38,5

19

Ток заряда в подрежиме «Дозаряд», А±1А

19,25

20

Ток заряда в режиме «Ручной», А±1А

19,25

Программа 2 (для заряда аккумуляторных батарей емкостью Сн=440 А•ч)

21

Номинальный зарядный ток (Iн), А±2% в подрежиме «Заряд 1»

88

22

Номинальная постояннотоковая мощность (Рн), Вт, не менее

9856

10560

12672

23

Ток заряда в подрежиме «Заряд 3», А±1А

44

24

Ток заряда в подрежиме «Дозаряд», А±1А

22

25

Ток заряда в режиме «Ручной», А±1А

22

Программа 3 (для заряда аккумуляторных батарей емкостью Сн=560 А•ч)

26

Номинальный зарядный ток (Iн), А±2% в подрежиме «Заряд 1»

112

27

Номинальная постояннотоковая мощность (Рн), Вт, не менее

12544

13440

16128

28

Ток заряда в подрежиме «Заряд 3», А±1А

56

29

Ток заряда в подрежиме «Дозаряд», А±1А

28

30

Ток заряда в режиме «Ручной», А±1А

28

Программа 4 (для заряда аккумуляторных батарей емкостью Сн=640 А•ч)

31

Номинальный зарядный ток (Iн), А±2% в подрежиме «Заряд 1»

128

32

Номинальная постояннотоковая мощность (Рн), Вт, не менее

14336

15360

18432

33

Ток заряда в подрежиме «Заряд 3», А±1А

64

34

Ток заряда в подрежиме «Дозаряд», А±1А

32

35

Ток заряда в режиме «Ручной», А±1А

32

36

Время заряда батареи, ч

6-8

Примечание. По требованию заказчика допускается изготовление ЗУ РП с другими техническими характеристиками.

Устройство ЗУ РП обеспечивает 2 режима работы:

– режим «Авт.» – основной автоматический режим работы;

– режим «Руч.» – режим заряда стабилизированным током 5% от значения номинальной мощности АБ (далее по тексту Сн) при отключенной автоматике. Он используется для проведения "Выравнивающего заряда" АБ. Режим «Авт.» состоит из 4 подрежимов:

– «Заряд 1» – заряд АБ стабилизированным током 20% от Сн до достижения напряжения на АБ 2,4 В на элементе;

– «Заряд 2» – заряд АБ стабилизированным напряжением 2,4 В на элементе и плавном падении тока до величины 10% от Сн;

– «Заряд 3» – заряд АБ стабилизированным током 10% от Сн до достижения напряжения на АБ 2,65 В - 2,7 В на элементе (переход в подрежим «Дозаряд по производной по напряжению)»;

– «Дозаряд» – выравнивающий заряд АБ стабилизированным током 5% от Сн в течении 40 - 60 минут, после чего ЗУ РП отключится. Электрическая схема ЗУ РП обеспечивает следующие виды защит:

– защита от заряда АБ токами, превышающими номинальный зарядный ток более чем на 50%, срабатывает при достижении значений тока;

1) 115 А – программа 1;

2) 132 А – программа 2;

3) 168 А – программа 3;

4) 192 А – программа 4.

– защита тепловая – срабатывает при достижении температуры:

1) силового трансформатора 120°С;

2) охладителя среднего тиристора 120°С.

– защита от неправильного чередования фаз питающей сети;

– защита при обрыве одной из фаз питающей сети;

– защита «Переполюсовка» – срабатывает при неправильном, по полярности, подключении АБ к ЗУ РП;

– защита «Утечка» – срабатывает при снижении сопротивления изоляции АБ ниже 5 кОм;

Электрическая схема ЗУ РП содержит узел электромеханической блокировки, которая исключает возможность случайного прикосновения обслуживающего персонала к токоведущим частям, находящимися под напряжением. ЗУ РП может зарядить в автоматическом режиме секцию (часть батареи).
