Устройство управления вентиляторами и дымососами

Устройства предназначены для частотного регулирования скорости вращения электропривода вентилятора или дымососа с целью эффективного регулирования его производительности взамен нерегулируемого электропривода с неэффективным регулированием производительности путем дросселирования. Устройства предоставляют возможность выбора регулируемого турбоагрегата, а также автоматического поддержания значения заданного технологического параметра (давления, производительности, температуры и т. п.).

Структура условного обозначения

УУВ–ХХ–N У5

У — устройства;

У — управления;

В — вентиляторами;

ХХ — мощность электродвигателя, кВт;

N — количество управляемых электроприводов;

У5 — климатическое исполнение и категория размещения по ГОСТ 15150.

Пример заказа устройства управления двумя вентиляторами мощностью 75 кВт каждый: «Устройство управления вентиляторами УУВ–75–2–У5, ДИГ.655337.001».

УУД–ХХ–N У5

У — устройства;

У — управления;

Д — дымососами;

ХХ — мощность электродвигателя, кВт;

N — количество управляемых электроприводов;

У5 — климатическое исполнение и категория размещения по ГОСТ 15150.

Пример заказа устройства управления одним дымососом мощностью 315 кВт: «Устройство управления дымососом УУВ–315–1–У5, ДИГ.655124.004».

Условия эксплуатации

• закрытое помещение цеха;
• окружающая среда непожароопасная, невзрывоопасная и не содержит газов и паров в концентрациях, разрушающих металлы, их покрытие и изоляцию;
• содержание токопроводящей пыли не более 0,5 мг/м3;
• температура окружающего воздуха от 0° до +40 °С;
• верхнее значение относительной влажности окружающего воздуха не более 80% при температуре +25 °С
• рабочее положение в пространстве — вертикальное;
• режим работы устройств — продолжительный.

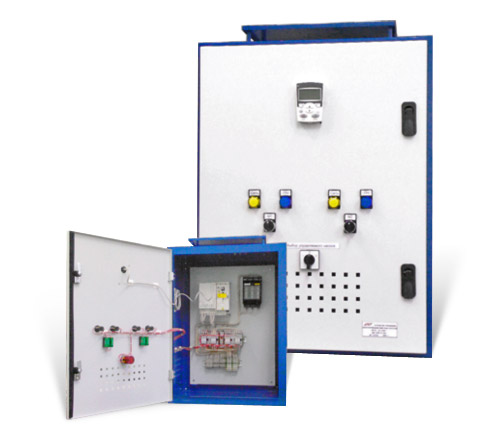

Устройства выполнены в виде закрытых шкафов, в которых установлены:

• преобразователи частоты;
• коммутационная низковольтная аппаратура;
• устройства ввода/вывода и сопряжения;
• элементы сигнализации и индикации.
• Шкафы предназначены для установки на горизонтальную поверхность или крепления на вертикальную стену.
• Устройства могут содержать разное количество коммутационных, управляющих элементов, средств индикации и сигнализации, в зависимости от схемного решения по требованию заказчика. От набора элементов в устройствах зависит количество и габариты шкафов.

Устройства обеспечивают:

• поочередный плавный пуск группы вентиляторов или дымососов с последующим их переключением на питание от сети;
• подключение любого или только одного приводного электродвигателя турбоагрегата к преобразователю частоты и частотное управление его скоростью для поддержания заданного технологического параметра в системе автоматического регулирования;
• периодическую смену рабочих и резервных турбоагрегатов, изменение режимов их работы и управление по заданному алгоритму;
• подключение любого из не подключенных к преобразователю приводных электродвигателей турбоагрегатов к питающей сети;
• оперативный выбор приводного электродвигателя турбоагрегата при переходе с одного турбоагрегата на другой;
• защиту приводных электродвигателей турбоагрегатов от перегрузки и короткого замыкания;
• эффективное энергосбережение.

Устройства обеспечивают экономию от 30% до 90% электроэнергии в зависимости от глубины регулирования.

Устройства позволяют уменьшить износ электротехнического оборудования, запорно-регулирующей арматуры и трубопроводов, в 1,5–2 раза увеличить срок службы и межремонтные интервалы работы оборудования.

Технические характеристики
