Устройство управления питателем угольного котла

Устройство управления питателем угольного котла

Устройство предназначено для регулирования количества топлива, подаваемого в угольный котел. Электропривод питателя угольного котла выполнен на основе асинхронного электродвигателя с короткозамкнутым ротором. Регулирование скорости — частотное.



Структура условного обозначения

УУПК—ХХ—N—У5

У — устройство;

У — управления;

П — питателем;

К — котла;

ХХ — мощность электродвигателя, кВт;

N — количество управляемых приводов;

У5 — климатическое исполнение и категория размещения по ГОСТ 15150.

Пример заказа устройства управления: «Устройство управления питателем угольного котла УУПК—5,5—2—У5 ДИГ.656337.002».



Условия эксплуатации

  • закрытое помещение;
  • окружающая среда не пожароопасная, невзрывоопасная, не содержащая газов и паров в концентрациях, разрушающих металлы, их покрытие и изоляцию;
  • содержание токопроводящей пыли не более 0,5 мг/м3;
  • температура окружающего воздуха от 0° до +40 °С;
  • верхнее значение относительной влажности окружающего воздуха не более 80 % при температуре +25 °С;
  • рабочее положение в пространстве — вертикальное;
  • режим работы — продолжительный.



Конструкция

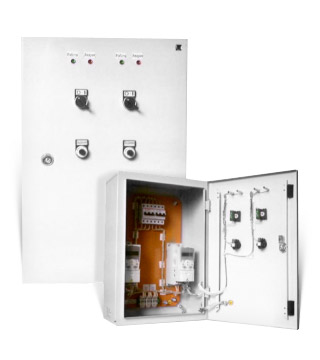

Устройство управления выполнено в виде закрытого шкафа, в котором установлены:

  • преобразователь частоты;
  • коммутационная аппаратура;
  • элементы управления и индикации (на двери шкафа).
  • Устройство предназначено для крепления на вертикальную стену.

Устройство управления обеспечивает:

  • плавный пуск электродвигателей питателя угольного котла;
  • управление скоростью вращения приводных электродвигателей в системе автоматического регулирования технологического процесса;
  • управление скоростью вращения приводных электродвигателей по заданному алгоритму (по требованию заказчика);
  • защиту приводных электродвигателей питателя угольного котла и преобразователей частоты от перегрузки и короткого замыкания;
  • эффективное энергосбережение в технологическом процессе работы котла.



Устройство управления позволяет уменьшить износ электротехнического оборудования, угольного котла, повысить производительность и КПД угольного котла, а также его срок службы и межремонтные интервалы работы оборудования.



Технические характеристики

Номинальное напряжение сети, В

380

Номинальный ток, А

12

Частота сети, Гц

50

Степень защиты от внешних воздействий окружающей среды

IР21

Диапазон регулирования выходной частоты, Гц

0–100

Охлаждение

воздушное, принудительное

Масса, кг, не более

20

Габаритные размеры (высота × ширина × глубина), мм, не более

600×400×300



Гарантии изготовителя
Гарантийный срок — 12 месяцев с момента ввода устройств в эксплуатацию, но не более 18 месяцев со дня поставки.
