Устройство управления электроприводом колосниковой решетки

Устройство управления электроприводом колосниковой решетки предназначено для регулирования скорости движения колосниковой решетки угольного котла, электропривод которой выполнен на основе асинхронного электродвигателя с короткозамкнутым ротором. Регулирование скорости — частотное.

Структура условного обозначения

УУКР—ХХ У5

У — устройство;

У — управления электроприводом;

К — колосниковой;

Р — решетки;

ХХ — мощность электродвигателя, кВт;

У5 — климатическое исполнение и категория размещения по ГОСТ 15150.

Пример заказа устройства управления: «Устройство управления электроприводом колосниковой решетки УУКР—5,5—У5 ДИГ.656337.001».

Условия эксплуатации

• закрытое помещение;
• окружающая среда непожароопасная, невзрывоопасная, не содержащая газов и паров в концентрациях, разрушающих металлы, их покрытие и изоляцию;
• содержание токопроводящей пыли не более 0,5 мг/м3;
• температура окружающего воздуха от 0° до +40 °С;
• верхнее значение относительной влажности окружающего воздуха не более 80% при температуре +25 °С;
• рабочее положение в пространстве — вертикальное;
• режим работы — продолжительный.

Устройство и работа

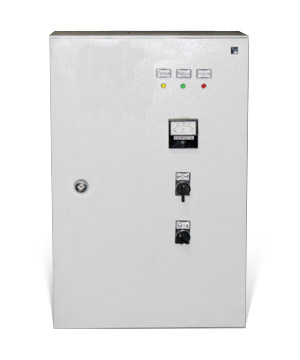

Устройство управления выполнено в виде закрытого шкафа, в котором установлены:

• преобразователь частоты;
• коммутационная аппаратура;
• элементы управления и индикации (на двери шкафа).
• Устройство предназначено для крепления на вертикальную стену.

Устройство управления обеспечивает:

• плавный пуск электродвигателя колосниковой решетки;
• управление скоростью вращения приводного электродвигателя в системе автоматического регулирования технологического процесса;
• управление скоростью вращения приводного электродвигателя по заданному алгоритму (по требованию заказчика);
• защиту приводного электродвигателя колосниковой решетки и преобразователя частоты от пе-регрузки и короткого замыкания;
• эффективное энергосбережение в технологическом процессе работы котла.

Устройство управления позволяет уменьшить износ электротехнического оборудования, колосниковой решетки, затраты угля, повысить производительность и КПД угольного котла, а также его срок службы и межремонтные интервалы работы оборудования.

Технические характеристики

Гарантийный срок — 12 месяцев с момента ввода устройств в эксплуатацию, но не более 18 месяцев со дня поставки.
