Устройства соединительные взрывозащи-щенные высоковольтные типа УСВВ

Устройства соединительные взрывозащи-щенные высоковольтные типа УСВВ

Устройства соединительные взрывозащищенные высоковольтные типа УСВВ предназначены для соединения и разветвления бронированных и гибких кабелей с медными жилами при их эксплуатации в трехфазных сетях переменного тока с изолированной нейтралью и номинальным напряжением 6кВ промышленной частоты.

Устройства предназначены для эксплуатации в условиях подземных выработок шахт и рудников, опасных по газу (метану) и угольной пыли с маркировкой взрывозащиты:

а) на территории Украины - РВ 4В;

б) на территории России и стран СНГ -   РВ Ехd1;

в) во взрывоопасных зонах, где возможно образование взрывоопасных смесей категорий IIA и IIВ, групп Т1, Т2, Т3, Т4 с маркировкой взрывозащиты: - 1ЕхdIIВТ4.



Структура условного обозначения

 УСВВ-6-400-ХХХХ-Х-Х

У – устройства

С – соединительно-разветвительное

В – взрывозащищенные

В – высоковольтное

6 – номинальное напряжение, кВ

400 – номинальный ток, А

ХХХХ – шифры (в порядке возрастания) изделий, присоединяемых к корпусу устройства:

1 - кабельный ввод под заливку для бронированного кабеля диаметром до 48 мм;

2 - кабельный ввод под заливку для бронированного кабеля диаметром от 48 до 70 мм;

3 - кабельный ввод под заливку для бронированного кабеля диаметром от 66 до 76 мм;

4 - кабельный ввод без заливки для кабеля диаметром до 48 мм;

5 - кабельный ввод без заливки для кабеля диаметром от 48 мм до 70 мм;

6 - крышка для заглушки свободных приемных отверстий кабельных коробок;

Х – климатическое исполнение по ГОСТ 15150-69;

Х – категория размещения по ТУ У 23189879.017-99.



Условия эксплуатации

- высота над уровнем моря – не более 1000 м;

- температура окружающей среды от минус 100 С до плюс 350 С для исполнения УХЛ5 и от минус 450 С до плюс 400 С для исполнения У2;

- относительная влажность окружающей среды 80% при температуре плюс 270С (верхнее значение относительной влажности 100% при температуре плюс 35оС с конденсацией влаги);

- рабочее положение в пространстве – вертикальное, допустимое отклонение 15º в любую сторону;

- отсутствие резких толчков и ударов;

-  место установки должно быть защищено от прямого попадания воды.



Конструкция

Масса устройства с четырьмя вводами не более 150кг

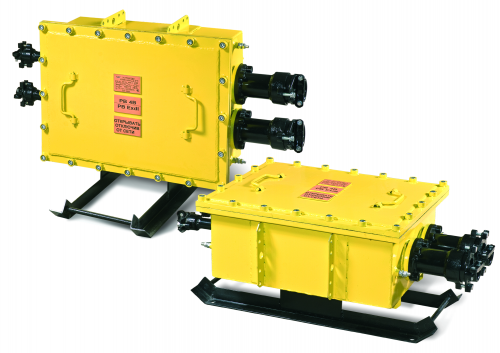

Устройство соединительное представляет собой сварной прямоугольный корпус, состоящий из двух камер. Стенка одной из них является перегородкой между камерами. Камеры скреплены между собой болтами. Каждая камера закрывается двумя крышками. Корпус вместе с крышками образует взрывонепроницаемую оболочку. В перегородке установлены проходные изоляторы, на токоведущих штырях которых установлены П-образные контактные зажимы. К зажимам посредством пластин и болтов присоединяются жилы питающих и отходящих кабелей.

На боковых поверхностях камер имеются боковые фланцы, к которым присоединяются кабельные вводы. На каждом боковом фланце имеется пять резьбовых отверстий. Кабельные вводы крепятся тремя болтами, что позволяет устанавливать кабельные вводы под различными углами. Неиспользуемый боковой фланец под кабельный ввод закрывается крышкой.

Корпус устройства установлен на салазках.

Для присоединения к устройству гибких и бронированных кабелей используются кабельные вводы. К каждому устройству может быть одновременно присоединено до четырех кабелей.

Кабельный ввод состоит из корпуса, уплотнительного кольца, нажимного фланца, зажима для закрепления оболочки кабеля, манжеты для закрепления жил кабеля в перегородке.



Технические характеристики



Наименование параметров

Величина показателей

Номинальное напряжение, кВ

6

Номинальный ток, А

400

Маркировка взрывозащиты

РВ 4В или РВ ЕхdI

или 1ExdIIBT4

Степень защиты оболочки

IР54

Максимальное сечение кабеля в кабельном отсеке, мм2

3х185

Число отходящих присоединений, шт.

до 4

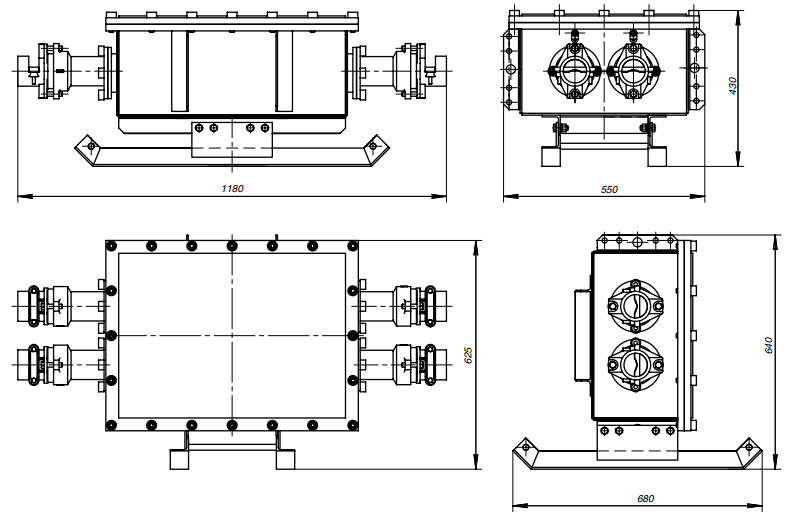

Габаритные размеры устройства, мм, не более:

ширина

высота

глубина



1000

900

1100

Масса устройства с четырьмя вводами (шифр 2) , кг, не более

290

Способ обслуживания

односторонний сверху

Исполнение ввода подходящих и отходящих линий

кабельное

Ток электродинамической стойкости, кА

12,5

Показатель термической стойкости, кА2с

75

Наработка на отказ, ч

15000

Срок службы до среднего (капитального) ремонта, ч

40000

Срок службы до списания, лет

15

Установленная безотказная наработка, ч

1500
