Устройства комплектные низковольтные управления УКН

Устройства комплектные низковольтные управления, предназначены для управления электродвигателями переменного и постоянного тока, применяемыми в системах водоснабжения, вентиляции, освещения, на грузоподъемных и транспортных механизмах и других технологических линиях в различных отраслях промышленности.

УКН предназначены для применения в сетях с заземленной и изолированной нейтралью.

Климатическое исполнение — У, УХЛ, Т; категория размещения — 3, 4 по ГОСТ 15150.

Степень защиты от внешних воздействий — IP21, IP31, IP32,IP54.

УКН изготавливаются для внутреннего рынка и на экспорт и соответствуют требованиям ТУ У 31.2-23189879-038:2012.



СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

УКН Х-ХХХ-Х ХХХХ

У — устройство;

К — комплектное;

Н — низковольтное;

Х — управление электродвигателями на основе:

- прямого пуска — К;

- устройства плавного пуска — П;

- преобразователя частоты — Ч;

ХХХ — номинальный ток в амперах;

ХХХХ — климатическое исполнение и категория размещения по ГОСТ 15150.



УСЛОВИЯ ЭКСПЛУАТАЦИИ

- температура окружающего воздуха от 0 °С до + 40 °С;

- относительная влажность до 80% при температуре + 25 °С (без конденсации влаги);

- окружающая среда не должна содержать токопроводящей пыли или взрывоопасной смеси, а также паров кислот и щелочей;

- высота над уровнем моря до 1000 м.

- номинальные значения внешних воздействующих факторов — для группы механического исполнения М1 по ГОСТ 17516.1.



ФУНКЦИИ

Устройства исполнения УКНК обеспечивают*:

• управление электродвигателями в ручном или автоматическом режимах по сигналам датчиков контролируемых параметров;

• возможность дистанционного управления;

• питание от двух независимых вводов;

• индикацию напряжения линейного и фазного на каждом из вводов;

• контроль и индикацию рабочего тока электродвигателя;

• контроль и индикацию аварийного состояния;

• ручной или автоматический выбор рабочего электродвигателя;

• контроль и индикацию технологических параметров;

• защиту электродвигателей.

* — Выполняемые функции и их количество согласовываются с заказчиком.



Устройства исполнения УКНП, кроме вышеперечисленных функций, обеспечивают:

• плавный пуск и останов электродвигателя;

• резервное управление прямым пуском;

• защиту электродвигателей и механизмов.

Устройства исполнения УКНЧ обеспечивают дополнительно:

• плавный пуск электродвигателей с программируемым временем разгона до достижения заданной скорости;

• автоматическое частотное регулирование оборотов электродвигателя по сигналам датчика давления (уровня, ско-

рости);

• возможность получения продолжительных во времени устойчивых значений скоростей электродвигателя;

• резервное управление прямым пуском электродвигателя;

• автоматическое включение/отключение в заданное время;

• электрическое торможение электродвигателя при останове и спуске груза с рекуперацией энергии в питающую сеть

на транспортных и подъемных механизмах;

• аварийный останов электропривода при отказе преобразователя частоты и при ручном нажатии кнопки «Аварийный

стоп»;

• возможность бесконтактного реверсирования приводного электродвигателя посредством изменения чередования фаз;

• отображение информации режимов работы электропривода и диагностику отказов преобразователя частоты;

• защиту электродвигателя и преобразователя частоты.





КОНСТРУКЦИЯ

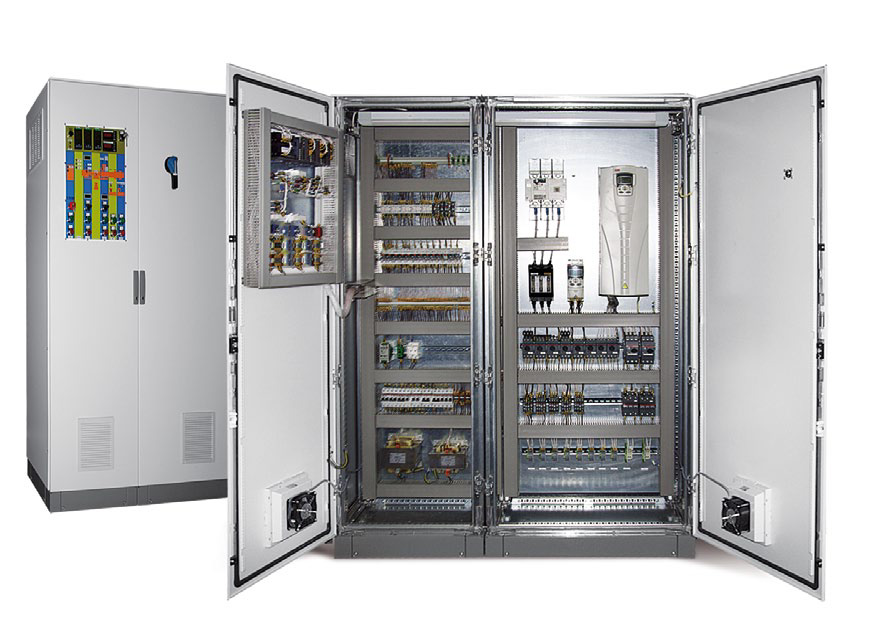

УКН представляют собой шкафы напольного или настенного исполнения с верхним или нижним вводами (по требованию заказчика).

УКН (в зависимости исполнения, назначения и требований заказчика) включают в себя силовые коммутационные аппараты, устройства защиты, преобразователи частоты, устройства плавного пуска, регуляторы напряжения, программируемые логические контроллеры, элементы управления и индикации.

УКН могут комплектоваться (по требованию заказчика) пультами дистанционного управления.





ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальный ток ввода, А, - не более 2500

Номинальное напряжение, В - 220; 380; 660; 1140

Допустимые отклонения номинального напряжения, % -  +10; —15

Суммарная мощность электродвигателей, кВт, -  не более 2200

Частота питающей сети, Гц - 50

Диапазон регулирования выходной частоты, Гц (для УКНЧ) -  0...120



ПРИМЕРЫ ПРИМЕНЕНИЯ УКН

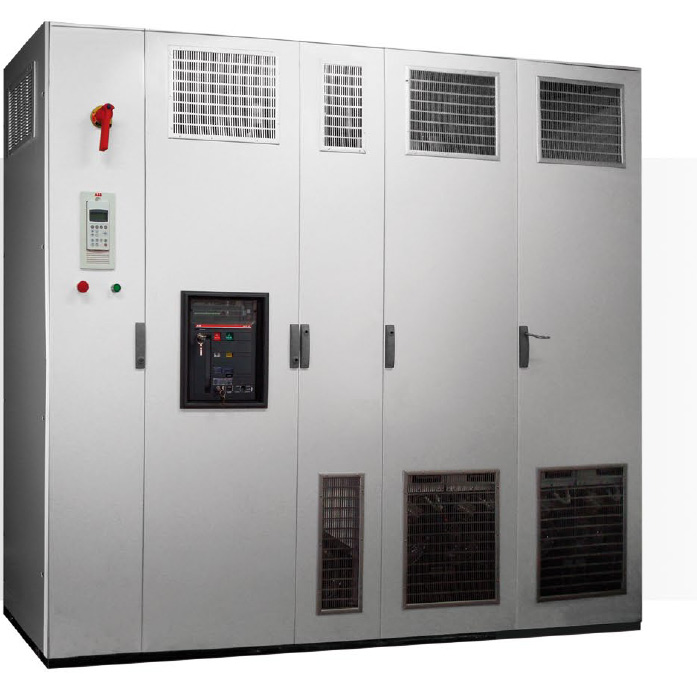

Устройство управления вентиляторами и дымососами Устройство предназначено для частотного управления электроприводом вентилятора или дымососа с целью изменения его производительности, вместо менее эффективного дроссельного способа регулирования.

Устройство обеспечивает:

• выбор регулируемого турбоагрегата из нескольких рабочих;

• автоматическое поддержание заданных значений технологических параметров (давления, производительности, температуры и т.п.).

Устройство управления электроприводом колосниковой решетки

Устройство предназначено для частотного регулирования скорости движения колосниковых решеток угольного котла, электропривод которой выполнен на основе асинхронного электродвигателя с короткозамкнутым ротором.

Устройство управления питателем угольного котла Устройство предназначено для регулирования скорости движения питателя, а тем самым и количества топлива, подаваемого в угольный котел.

Электропривод питателя угольного котла выполнен на основе асинхронного электродвигателя с короткозамкнутым ротором. Регулирование скорости — частотное.

Устройство управления насосными установками Устройство предназначено для частотного регулирования скорости вращения электроприводов насосов вместо менее эффективного дроссельного способа регулирования. Устройство используется в насосных установках холодного и горячего водоснабжения. Количество управляемых насосов до 4.

Устройство обеспечивает:

• выбор регулируемых насосов из нескольких рабочих;

• автоматическое поддержание заданных значений технологических параметров (давления, производительности, температуры и т.п.).

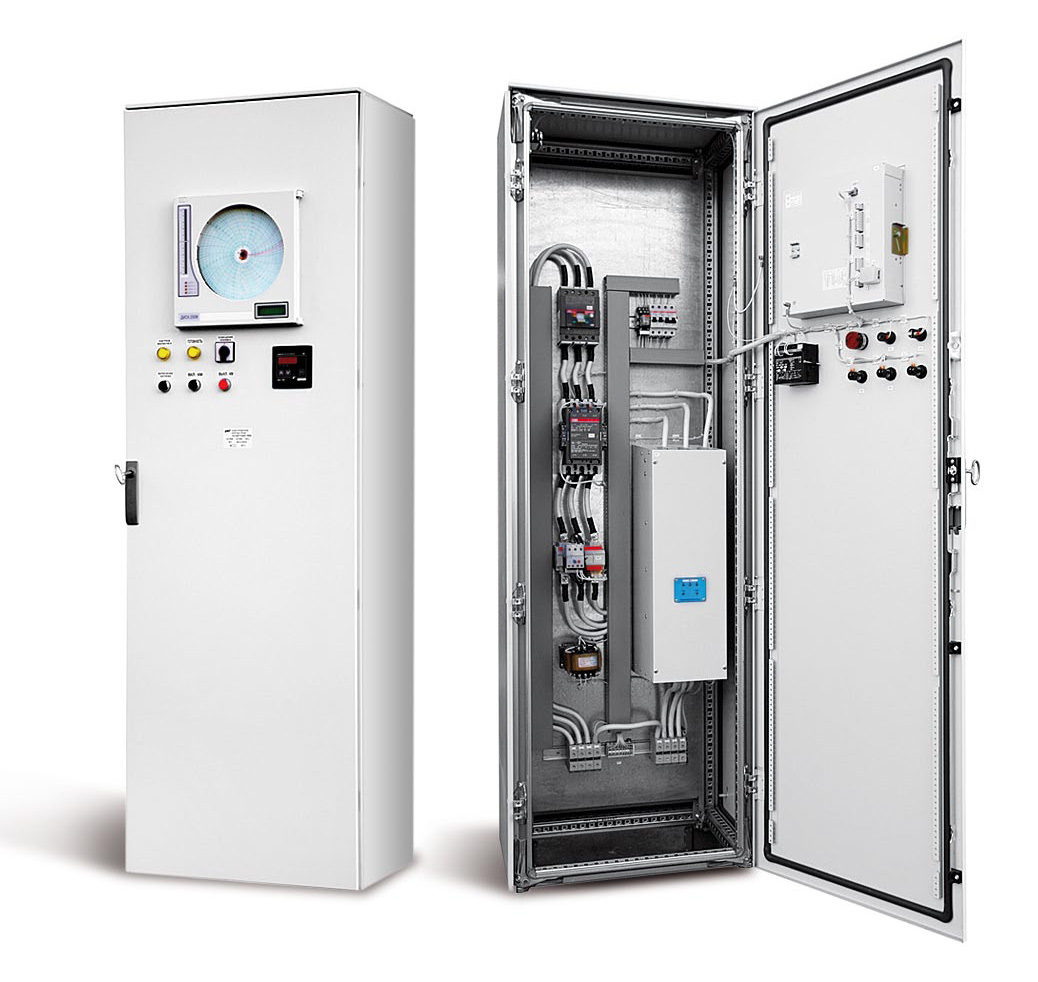

Шкаф управления нагревательным устройством шахтных печей ШУ-СШО-160 А

Шкаф управления предназначен для управления, контроля и индикации зон нагрева шахтных печей.

Изменение температуры печей осуществляется с помощью тиристорного регулятора напряжения, установленного в шкафу.

На двери шкафа установлен самопишущий регистратор температуры, фиксирующий температуру печи в реальном времени. На двери также установлены элементы управления и индикации.

Устройство управления двухшнековым экструдером

Устройство обеспечивает:

• частотное регулирование скорости вращения электропривода экструдера на основе асинхронного электродвигателя и преобразователя частоты;

• управление вспомогательными механизмами: дозатором, миксером, водяным насосом, насосом охлаждения, ситом, транспортером, резаком, трех зон подогрева;

• точный контроль температуры обработки при режимах работы «нагрев-охлаждение».

• индикацию работы экструдера посредством светодиодов и цифровых приборов; всех технологических параметров.

На двери устройства управления находится панель управления. Весь технологический процесс наглядно представлен на мнемосхеме.

Устройство управления вентиляторной установкой главного проветривания

Устройство обеспечивает выполнение следующих функций:

• питание от двух независимых вводов;

• индикацию линейного и фазного напряжения на каждом из вводов;

• ручной или автоматический выбор питающего ввода;

• ручной выбор положения заслонки;

• автоматический выбор рабочего электродвигателя вентилятора в соответствии с положением заслонки;

• регулируемую выдержку времени на подачу команды «ПУСК»;

• регулируемое время наложения тормоза перед включением электродвигателя;

• управление и индикацию на двери шкафа управления и пульте дистанционного управления;

• разрешение дистанционного управления;

• тепловую и электромагнитную защиту электродвигателей.

Устройство обеспечивает контроль следующих параметров и отключение вентиляторной установки при выходе значений

за установленные пределы:

• температуры подшипниковых узлов;

• температуры электродвигателей вентиляторов;

• уровня вибрации механизма.

Устройство обеспечивает индикацию:

• положения заслонки;

• режима работы электродвигателей вентилятора;

• тока электродвигателя вентилятора;

• температуры подшипниковых узлов;

• температуры электродвигателей вентиляторов;

• уровня вибрации механизма;

• давления в трубопроводе;

• производительности работающего вентилятора;

• аварийных и предупредительных режимов работы и состояния устройства;

• истории отказов, аварий и предупреждений;

Устройство имеет возможность подключения к системе мониторинга предприятия.



ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Гарантийный срок — 12 месяцев с момента ввода устройства в эксплуатацию, но не более 18 месяцев со дня поставки.



В комплект поставки входят :

• устройство комплектное низковольтное управления;

• руководство по эксплуатации;

• паспорт.
