Установки конденсаторные высоковольтные типа УКВ

Установки конденсаторные высоковольтные типа УКВ (в дальнейшем «установки») предназначены для автоматической ступенчатой компенсации реактивной мощности нагрузки потребителя в электрических сетях трехфазного переменного тока напряжением 6 или 10 кВ частотой 50 Гц.

Установки изготавливаются в напольном исполнении и предназначены для размещения в закрытых распределительных устройствах или на открытых промплощадках под навесом, в том числе и в системе электроснабжения поверхности шахт и рудников.

Возможно применение установок в подземных выработках шахт и рудников, допускающих применение электрооборудования в общепромышленном исполнении.

Структура условного обозначения

УКВ–ХХ–ХХХХ–ХХХ У3

УКВ—установка конденсаторная высоко­вольтная;

ХХ—номинальное напряжение, кВ;

ХХХХ—номинальная мощность, квар;

ХХХ—номинальная мощность наименьшей ступени, квар;

У3—климатическое исполнение У и категория размещения 3 по ГОСТ 15150.

Установки конденсаторные высоковольтные изготавливают для внутреннего рынка и поставки на экспорт в страны СНГ.

Условия эксплуатации

• высота над уровнем моря — не более 2000 м;
• температура окружающего воздуха от – 40 до + 40 °С;
• относительная влажность окружающей среды до (80±2)% при температуре + 25 °С без конденсации влаги;
• вибрационные нагрузки в местах установки устройства должны соответствовать группе механического исполнения М1 по ГОСТ 17516.1;
• окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
• рабочее положение в пространстве — вертикальное, допускается отклонение от вертикальной оси до 5°.

Функции

• защита конденсаторов от перегрузки при повышении тока через конденсаторы свыше 130% номинального;
• отключение установки от сети при расширении стенок банок силовых косинусных конденса­торов;
• измерение тока в трех фазах;
• раздельную сигнализацию на установке о подаче на цепи управления напряжения 127 В, 6 кВ (установка включена), снятии напряжения 6 кВ (установка отключена), о срабатывании защиты от перегрузки и о расширении стенок банок кон­­­ден­­саторов

Конструкция

Установки состоят из шкафа ввода и конденсаторных шкафов. Шкафы соединены между собой электрически — гибкими изолированными кабельными перемычками и механически — болтовыми соединениями. Конструкция шкафов предусматривает двухстороннее обслуживание.

Соединение выводов конденсаторов между собой и с реакторами, а также реакторов с предохранителями выполняется гибкими изолированными перемычками.

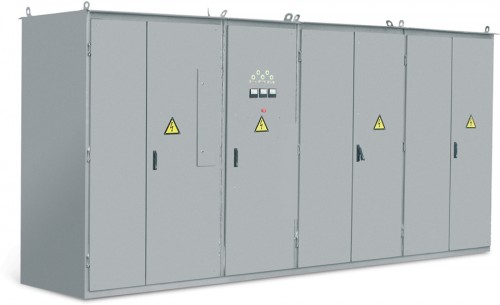

Общий вид, габаритные размеры и масса установки приведены на рис. 1.

Установки допускают длительную работу при повышении действующего значения напряжения до 1,1 номинального и повышении действующего значения тока до 1,3 от тока, получаемого при номинальных напряжении и частоте, как за счет повышения напряжения, так и за счет высших гармоник или того и другого вместе. Установки могут работать в режиме ручного или автоматического регулирования. Регулятор обеспечивает автоматическое включение (отключение) конденсаторов с заданной выдержкой времени при изменении значения реактивной мощности.

При необходимости набора большей компенсируемой мощности возможно присоединение нескольких установок к одному регулятору, при этом число ступеней регулирования должно быть не более 6.

Одна ступень установки размещается в металлическом шкафу размером:

Возможно изготовление установок с другими параметрами (схемами) или в металлоконструкциях, с другими размерами.
Схема внешних подключений установки приведена на рис. 2.

Технические характеристики

Гарантии изготовителя

Гарантийный срок — 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев со дня поставки.

При поставке на экспорт гарантийный срок устанавливается 18 месяцев с момента проследования через государственную границу Украины.

Комплектность поставки

• В комплект поставки входят:
• установка УКВ;
• эксплуатационная документация;
• паспорт;
• руководство по эксплуатации (по требованию заказчика).

Масса не более 3000 кг

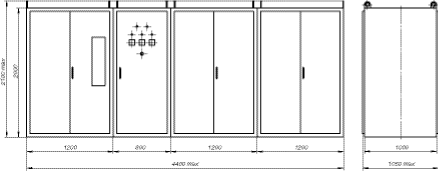

Рис. 1. Общий вид, габаритные размеры (мм) и масса установки типа УКВ-10,5-4800-2400 У3.

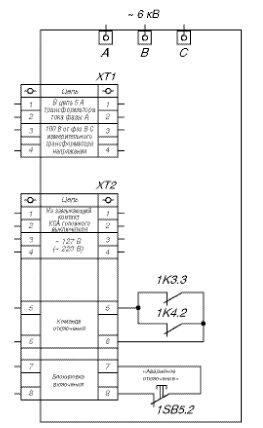

Рис. 2. Схема внешних соединений установки конденсаторной высоковольтной типа УКВ
