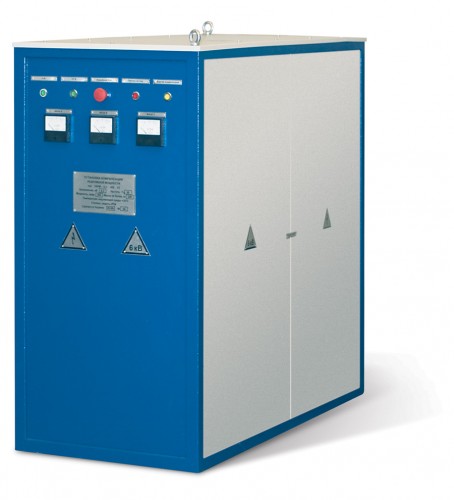

Установки конденсаторные высоковольтные типа УКРМ

Установки компенсации реактивной мощности типа УКРМ предназначены для компенсации реактивной мощности нагрузки потребителя в электрических сетях трехфазного переменного тока напряжением 6 кВ частотой 50 Гц.

Установки изготавливаются в напольном исполнении и предназначены для размещения в закрытых распределительных устройствах. Возможна установка на открытых промышленных площадках под навесом.

Возможно применение установок в подземных выработках шахт и рудников, допускающих применение электрооборудования в общепромышленном исполнении.

Структура условного обозначения

УКРМ-6,3-ХХХХ У3

УКРМ – установка компенсации реактивной мощности.

6,3 – номинальное напряжение, кВ.

ХХХХ – номинальная мощность, квар.

У3 – климатическое исполнение У и категория размещения 3 по ГОСТ 15150.

Установки компенсации реактивной мощности изготавливают для внутреннего рынка и поставки на экспорт в страны СНГ.

Условия эксплуатации

• высота над уровнем моря — не более 2000 м;
• относительная влажность окружающей среды до (80±2)% при температуре + 25 °С без конденсации влаги;
• вибрационные нагрузки в местах установки устройства должны соответствовать группе механического исполнения М1 по ГОСТ 17516.1;
• окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
• рабочее положение в пространстве — вертикальное, допускается отклонение от вертикальной оси до 5°.

Функции

• защиту конденсаторов от перегрузки при повышении тока через конденсаторы свыше 130% номинального;
• отключение установки от сети при расширении стенок банок силовых косинусных конденсаторов;
• измерение тока в трех фазах установок;
• раздельную сигнализацию на установке о подаче на цепи управления напряжения 127 В, 6 кВ (установка включена), снятии напряжения 6 кВ (установка отключена), о срабатывании защиты от перегрузки и о расширении стенок банок конденсаторов.

Конструкция

Установки состоят из металлического шкафа, в котором размещены силовые косинусные конденсаторы, трансформаторы тока, аппаратура управления и защиты. Конструкция шкафов предусматривает двухстороннее обслуживание.

Общий вид, габаритные размеры и масса приведены на рисунке 1.

Установки допускают длительную работу при повышении действующего значения напряжения до 1,1 номинального и повышении действующего значения тока до 1,3 от тока, получаемого при номинальном напряжении и частоте, как за счет повышения напряжения, так и за счет высших гармоник или того и другого вместе.

 Установки размещается в металлическом шкафу размером:

Возможно изготовление установок с другими параметрами (схемами) или в металлоконструкциях, с другими размерами.
Схема внешних подключений установки приведена на рисунке 2.

Технические характеристики

Масса не более 280 кг. Габаритные размеры указаны в мм .

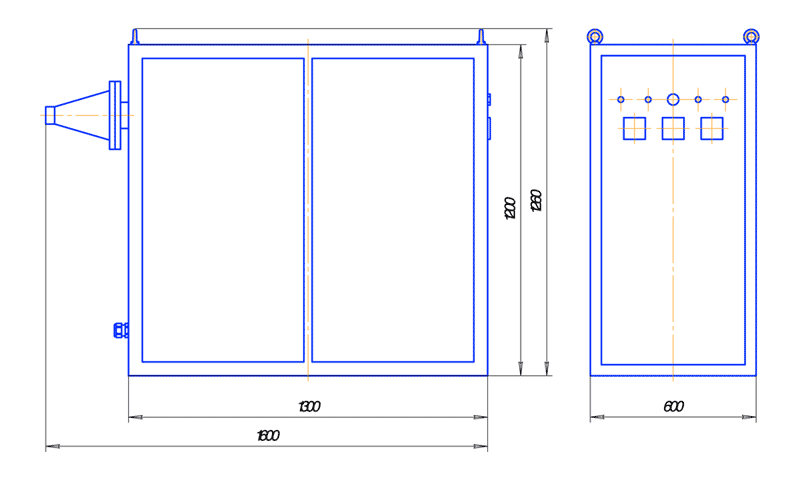

Рисунок 1 — Общий вид, габаритные размеры и масса установки УКРМ.

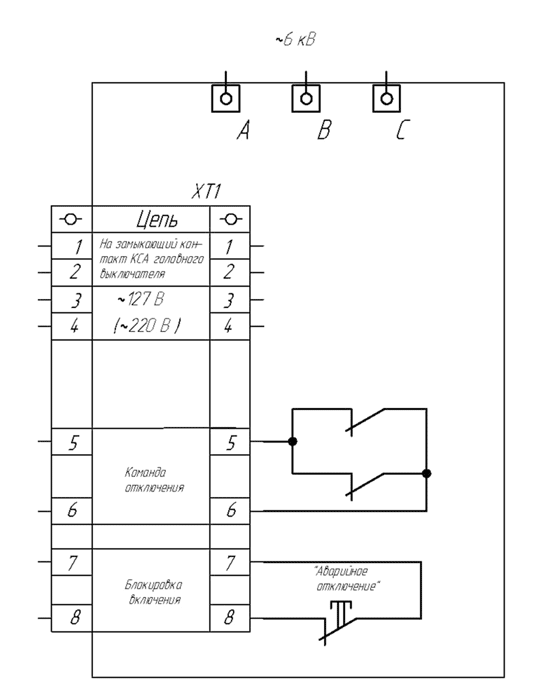

Рисунок 2 — Схема внешних соединений установки типа УКРМ-6,3-ХХХХ У3.
