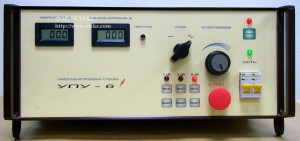

Установка пробойная универсальная “УПУ-6″

Установка пробойная универсальная “УПУ-6″ предназначена для испытания изоляции электротехнического оборудования и материалов  переменным синусоидальным напряжением частотой 50 Гц и выпрямленным напряжением отрицательной полярности, регулируемым в пределах  0-6 кВ с выходным током до 100 мА (ГОСТ6433.3-71).

Область применения – электротехника и энергетика.

Благодаря повышенному выходному току установка может быть использована для испытания на переменном напряжении изоляции обмоток крупных электрических машин. С успехом может быть использована для испытания защитных средств на соответствующие напряжения  (перчатки и т.п.), а также для заряда емкостных накопителей энергии.

Технические данные:

• Питание – однофазная сеть синусоидального переменного тока напряжением 220±20 В,  частотой 50±1 Гц;
• Пределы установки выходного напряжения – 1, 3, 6 кВ;
• Приведенная относительная погрешность установки и измерения выходного напряжения – не более 3%;
• Максимальный выходной ток – 100 мА;
• Приведенная   погрешность измерения тока – не более 3%;
• Порог срабатывания токовой защиты -  105±5 мА;
• Потребляемая мощность – не более  650 В.А;
• Габаритные размеры – 480х200х350 мм;
• Масса – не более 25 кг;
• Время  работы в непрерывном режиме при максимальной мощности  -  8 час;
• Средний срок службы изделия – 6 лет.

ПРИМЕЧАНИЕ. Киловольтметр установки измеряет  на переменном напряжении – действующее               значение, на выпрямленном – амплитудное значение напряжения.

Миллиамперметр на переменном токе измеряет действующее значение, на выпрямленном среднее (средневыпрямленное) значение тока.

В стандартную комплектацию Установки пробойной универсальной “УПУ-6″ входит:

• установка пробойная универсальная УПУ-6;
• Провод сетевой;
• Провод соединительный высоковольтный;
• Провод  заземления;
• Руководство по эксплуатации УПУ-6;
• Паспорт  УПУ-6.

Более подробно ознакомиться с характеристиками “УПУ-6″, можно в «Руководство по эксплуатации Установка пробойная универсальная “УПУ-6″».

Установка рассчитана для эксплуатации в помещениях или под навесом при рабочих значениях температуры воздуха от плюс 5°С до плюс 40° С, относительной влажности до 80 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.).

Установка обслуживается одним оператором с правом работы на установках с напряжением выше 1000В.
