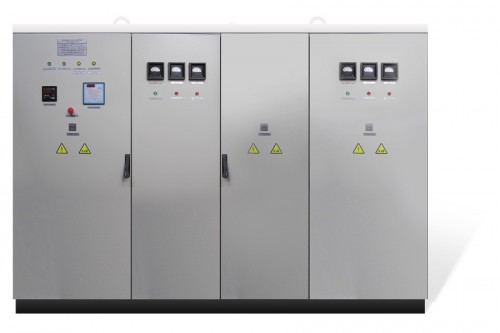

Установка конденсаторная высоковольтная в рудничном нормальном исполнении с автоматическим ступенчатым регулированием типа УКВ РН-6,3

Установка предназначена для автоматической ступенчатой компенсации реактивной мощности нагрузки потребителя в подземных электрических сетях трехфазного переменного тока напряжением 6 кВ частотой 50 Гц с изолированной нейтралью шахт и рудников, допускающих применение электрооборудования в рудничном нормальном исполнении. Установка изготавливается в напольном исполнении. Допускается применение установки в закрытых распределительных устройствах в системе электроснабжения поверхности шахт и рудников. Вид климатического исполнения установки — УХЛ5 по ГОСТ 15150.

Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Установка допускает длительную работу при повышении действующего значения напряжения в сети до 1,1 номинального и повышении действующего значения тока до 1,3 номинального, полученного как за счет повышения напряжения так и за счет высших гармоник или того и другого вместе, независимо от гармонического состава тока.

Технические характеристики

Условия эксплуатации

 номинальные значения климатических факторов — исполнение УХЛ5, категория размещения 5 по ГОСТ 15150 и ГОСТ 15543.1, при этом нижнее значение температуры окружающей среды при эксплуатации ­— +1 °С;

• окружающая среда — не опасная по газу (метану) и (или) угольной пыли, запыленность до 50 мг/м3;
• группа условий эксплуатации в части воздействия механических факторов внешней среды ­— М18 по ГОСТ 17516.1, за исключением многократных вибрационных и ударных нагрузок;
• рабочее положение в пространстве — горизонтальное. Допускается отклонение от рабочего положения не более чем на 5° в любую сторону.

Возможно изготовление установок с другими параметрами (схемами) или в металлоконструкциях с другими размерами.

Габаритные размеры и масса установки УКВ РН-6,3-3600-450-УХЛ5 не более указанных на рис. 1.

Габаритные размеры и масса установки УКВ РН-6,3-1800-600-УХЛ5 не более указанных на рис. 2.

Схема внешних подключений установки приведена на рис. 3.

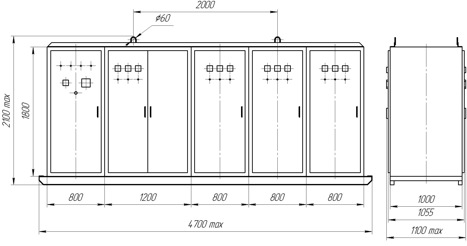

Рис. 1. Габаритные размеры и масса установки УКВ РН-6,3-3600-450-УХЛ5

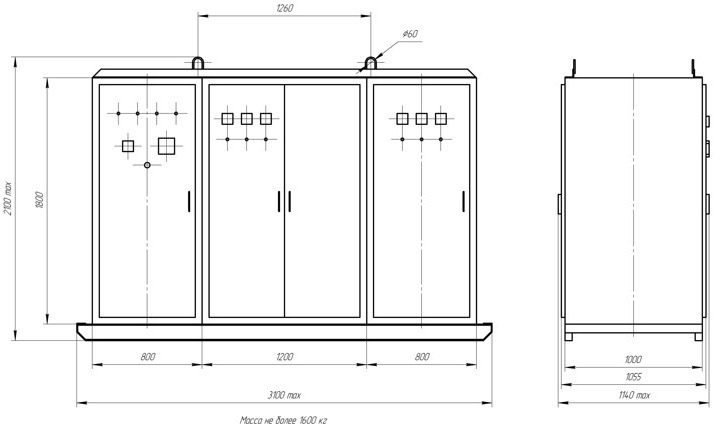

Рис. 2. Основные габаритные размеры и масса конденсаторной установки на напряжение 6,3 кВ мощностью 1800 ВА (ступени 600+1200 ВА)

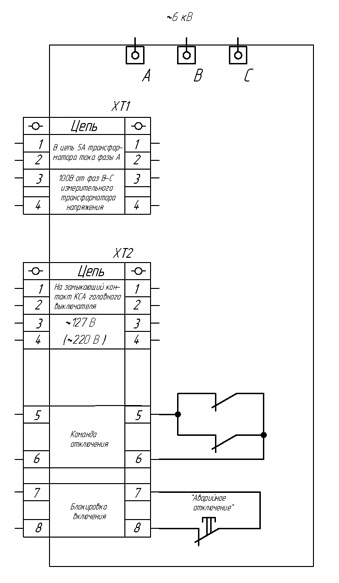

Рис. 3. Схема внешних соединений установки конденсаторной высоковольтной типа УКВ РН-6,3-ХХХХ-ХХХ У3
