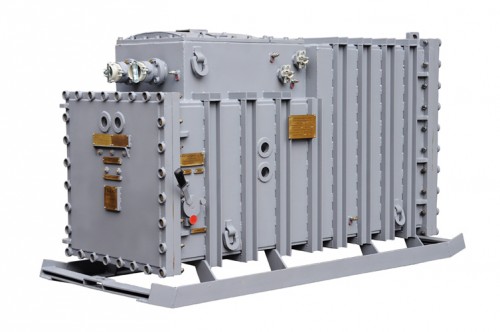

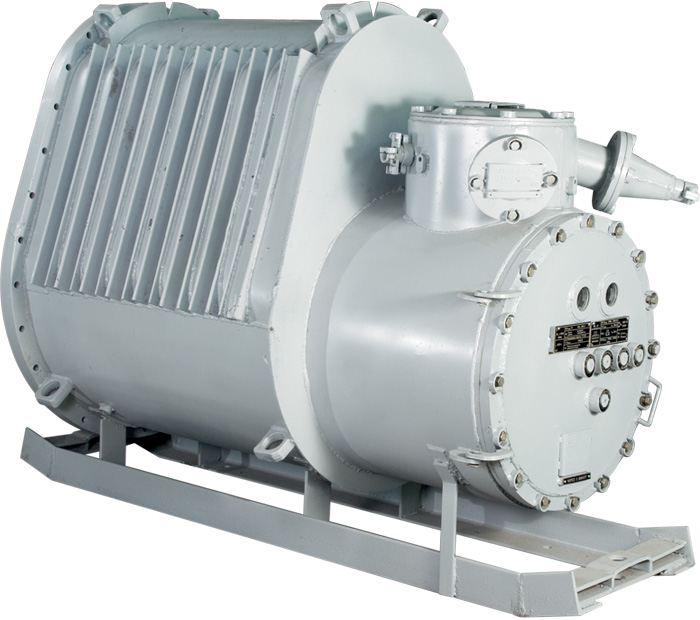

Установка конденсаторная рудничная высоковольтная типа УКРВ-6,3

Установка конденсаторная рудничная высоковольтная типа УКРВ-6,3

Общие сведения

Установка конденсаторная рудничная высоковольтная типа УКРВ-6,3 предназначена для компенсации реактивной мощности (повышения коэффициента мощности) в электрических сетях напряжением 6 кВ частоты 50 Гц систем подземного электроснабжения шахт и рудников, в том числе опасных по газу (метану) и угольной пыли. Конденсаторная установка рассчитана для работы в электрических сетях трехфазного переменного тока с изолированной нейтралью

.

Структура условного обозначения УКРВ-6,3-ХХХ-Х-Х5

УКРВ-6,3-ХХХ-Х-УХЛ5
У — установка;
К — конденсаторная;
Р — рудничная;
В — высоковольтная;
6,3 — номинальное напряжение конденсаторов в киловольтах;
ХХХ — номинальная мощность в киловольтамперах реактивных;
Х — исполнение по режиму работы:
О — без автоматического подключения к сети;
А — с автоматическим подключением к сети и автоматическим отключением от сети при изменении величины реактивной мощнос­ти нагрузки;
К — со встроенным контактором и с автома-тическим подключением к сети и автоматическим отключением от сети при изменении величины реактивной мощности нагрузки;
УХЛ — климатическое исполнение по ГОСТ 15150-69;
5 — категория размещения по ГОСТ 15150-69.
Установка конденсаторная УКРВ-6,3 для внутреннего рынка и поставки на экспорт в страны СНГ соответствует техническим условиям ТУ У 32.1-23189879-009:2007.

Условия эксплуатации

  • температура окружающего воздуха от 0 °С до +35 °С;
  • относительная влажность окружающей среды до 100% с конденсацией влаги при температуре +35 °С;
  • отсутствие резких толчков и ударов;
  • запыленность окружающего воздуха до 300 мГ/м3;
  • высота над уровнем моря — не более 1000 м;

рабочее положение в пространстве — салазками на горизонтальной плоскости, допускается наклон установки в любом направлении от рабочего поло-жения до 15°.



Конструкция



Установка УКРВ-6,3 (исполнение «А» и «О») представляет собой самостоятельное изделие, подключаемое к шкафу КРУ типа УК-6, КРУВ-6 или КРУРН-6 и работающее совместно с ним. Шкаф КРУ является внешним устройством, подключаемым к установке.

Установка УКРВ-6,3 (исполнение «К») представляет собой самостоятельное изделие, включаемое в рассечку кабельной, линии питающей высоковольтные РП или группу трансформаторных подстанций, а также может подключаться к вводному шкафу КРУ высоковольтных РП или ЦПП.



Установка УКРВ-6,3 (исполнения «А» и «О») со­­стоит из сварной взрывонепроницаемой оболочки, установленной на салазках. Оболочка разделена на два взрывонепроницаемых отделения: сетевую камеру и отделение управления и конденсаторов конденсаторной установки.

Сетевая камера предназначена для подключения установки к сети и состоит из вводной коробки с двумя силовыми кабельными вводами для силовых кабелей с наружным диаметром до 60 мм, двумя кабельными вводами диаметром до 30 мм и съемной крышки.

Отделение управления и конденсаторов конденсаторной установки состоит из сообщающихся между собой отсека управления и отсека конденсаторов, закрытых крышками.

В отсеке управления размещена аппаратура управления и защиты установки, трансформаторы тока 100/5 А, блокировочное устройство, отключающее шкаф высоковольтного распредустройства при открывании передней крышки установки.

В отсеке конденсаторов размещены трехфазные силовые косинусные конденсаторы необходимой мощности (1 или 2 шт), устройство предотвращения взрыва корпусов конденсаторов при их чрезмерном вспучивании, выполненое на микропереключателях, дополнительное внешнее разрядное устройство силовых косинусных конденсаторов.

На наружную поверхность крышки отсека управления выведены органы управления установкой: пять кнопок и два смотровых окна.

Оболочка установки имеет наружные и внутренние заземляющие зажимы.

Съемные и открываемые крышки оболочки снабжены предупредительной надписью: «Открывать через 5 минут после отключения от сети».

В установке имеется блокировка, исключающая подачу напряжения 6 кВ на установку посредством отключения выключателя шкафа КРУ, к которому подключена установка, при попытке открыть крышку сетевой камеры установки.

Установка имеет светодиодную сигнализацию о наличии напряжений 6 кВ и 127 В, о срабатывании защит.



Установка УКРВ-6,3 (исполнение «К») представляет собой сварную взрывонепроницаемую оболочку, установленную на салазках. Оболочка разделена на два взрывонепроницаемых отделения: сетевую камеру и отделение конденсаторной установки.

Сетевая камера предназначена для подключения установки к сети и состоит из вводной коробки, разделенной на две части. Она имеет два силовых кабельных ввода для подключения кабелей с наружным диаметром до 67 мм и четыре кабельных ввода для подключения контрольных кабелей цепей управления с наружным диаметром до 32 мм и закрывается двумя съемными крышками.

Информация о токе нагрузки потребителей сни­­­­мается со встроенного в установку трансформатора тока 400/5 А (при включении в рассечку кабельной пинии) или с трансформатора тока соответствующего шкафа КРУ отходящего присоединения или вводного шкафа КРУ распредустройства 6 кВ, к которому подключена установка.

Отделение конденсаторной установки состоит из сообщающихся между собой отсека управления и отсека конденсаторов, закрытых крышками.

В отсеке управления размещены аппаратура управления и защиты установки, блокировочное устройство, отключающее шкаф высоковольтного КРУ, питающего установку и расположенных за ней потребителей, при открывании крышки установки, силовой контактор 6кВ, имеющий выкатную конструкцию, обеспечивающий два видимых разрыва; трансформатор напряжения собственных нужд 6к В для питания контактора и схемы управления.

Отсек конденсаторов включает в себя трехфазные силовые косинусные конденсаторы необходимой мощности (1 или 2 шт), 6 кВ трансформаторы тока 100/5 А, устройство предотвращения взрыва корпусов конденсаторов при их чрезмерном вспучивании, выполненое на микропереключателях, датчик температурной защиты конденсаторов, дополнительное внешнее разрядное устройство силовых косинусных конденсаторов.

Соединение силовых цепей 6 кВ выполнено одножильным высоковольтным гибким кабелем.

На наружную поверхность крышки отсека управления выведены органы управления установкой: пять кнопок и два смотровых окна.

Оболочка установки имеет наружные и внутренние заземляющие зажимы.

Съемные и открываемые крышки оболочки снабжены предупредительной надписью: «Открывать через 5 минут после отключения от сети».



В установке имеются блокировки:

  • повторного включения установки сразу после ее отключения. Повторное включение установки возможно через программируемую временную задержку;
  • отключение высоковольтного шкафа КРУ, питающего установку, при открывании крышки сетевой камеры установки, защитной перегородки, отделяющей высоковольтный контактор от отсека управления, крышки отсека управления и крышки отсека конденсаторов отделения конденсаторной установки;
  • отключение высоковольтного контактора установки при попытке выкатить контактор во включенном состоянии;

Подключение установок:

  • установки подключаются и работают только совместно с комплектным распределительным устройством типа УК-6 или ему подобным (исполнения «О» и «А»), КРУВ-6ОЭ или ему подобным (исполнения «О»), КРУВ-6ОВ или ему подобным (исполнение «О» и «А»);
  • установка (исполнение «К»), как самостоятельное изделие, включается в рассечку кабельной линии, питающей высоковольтные РП или группу трансформаторных подстанций, а также может подключаться к вводному шкафу КРУ или шкафу КРУ отходящего присоединения, установленных на высоковольтных РП или ЦПП. Установки (исполнение «К») могут работать с любым типом шкафов КРУ;
  • информация о токе нагрузки потребителей снимается со встроенного в установку (исполнение «К») трансформатора тока (при включении установки в рассечку кабельной линии) или с трансформатора тока соответствующего шкафа КРУ отходящего присоединения или вводного шкафа КРУ на высоковольтных РП или ЦПП, где подключена установка (исполнения «О», «А» и «К»).
  • Электрическая схема установок обеспечивает следующие виды защит, блокировок, сигнализации и проверок:
  • оперативное местное (электрическое) включение и отключение установки;
  • защиту конденсаторов от перегрузки при повышении тока через конденсаторы свыше 130% номинального;
  • защиту от предотвращения взрыва банок силовых косинусных конденсаторов при вспучивании (расширении) их стенок;
  • отключение высоковольтного шкафа КРУ, питающего установку (исполнения «О» и «А»), при открывании крышки (двери) РУ установки;
  • отключение высоковольтного шкафа КРУ, питающего установку (исполнения «К»), при открывании крышки сетевой камеры установки, защитной перегородки, отделяющей высоковольтный контактор от отсека управления, крышки отсека управления и крышки отсека конденсаторов отделения конденсаторной установки;
  • отключение высоковольтного контактора установки (исполнение «К») при попытке выкатить контактор во включенном состоянии;
  • измерение тока в трех фазах установки;
  • раздельную сигнализацию на установке о наличии напряжения питания переменного тока цепей управления и защиты, включении контактора 6 кВ (конденсаторы подключены), отключении контактора 6 кВ (конденсаторы отключены), о срабатывании защиты от перегрузки и защиты для предотвращения взрыва конденсатора.
  • Защита установки конденсаторной всех исполнений от токов короткого замыкания осуществляется шкафом КРУ, от которого осуществляется питание установки.
  • Установка конденсаторная всех исполнений соответствует классу I по защите от поражения электротоком согласно ГОСТ 12.2.007.075.
  • Габаритные размеры установки конденсаторной (исполнения «А» и «О») указаны на рис. 1.
  • Габаритные размеры установки конденсаторной (исполнения «К») указаны на рис. 2.
  • Схема электрическая принципиальная установки конденсаторной (исполнения «А» и «О») представлена на рис. 3.
  • Схема электрическая принципиальная установки конденсаторной (исполнение «К») представлена на рис. 4.
  • Схемы подключения установки (исполнения «А» и «О») представлены на рис. 5, а (исполнения «К») на рис. 6 (схема включений силовых цепей 6 кВ УКРВ-6, 3-ХХХ-К-УХЛ-5 групповых КРУ) и 7 (схема включений силовых цепей 6 кВ УКРВ-6, 3-ХХХ-К-УХЛ-5 одиночных КРУ).

Технические характеристики

Наименование параметра



Значение

Маркировка взрывозащиты по ГОСТ 12.2.020-76

РВ 4В

Маркировка взрывозащиты по ГОСТ Р 51330.0-99

РВExdI

Степень защиты от внешних воздействий

IP 54

Номинальное напряжение питания, В



6300

Номинальная мощность, кВ·А:
— исполнения «А» и «О»
— исполнения «К»


100–500*
100–900**

Напряжение питания переменного тока цепей управления и защиты, В:
— для исполнений «О» и «А»


— для исполнения «К»





~ 127 (внешнее от шкафа КРУ типа УК-6, КРУРН-6, КРУВ-6 или им подобных)

~ 100; 110; 127; 220 (от встроенного высоковольтного трансформатора напряжения)

Допустимые отклонения напряжения в цепях управления, %

-15 ÷ +10

Режим работы

длительный

Габаритные размеры, мм, не более:
— исполнение «А» и «О»
— исполнение «К»

2100 1010 1420
2700 1100 1500
Масса, кг, не более:
— исполнение «А» и «О»
— исполнение «К»

975
1850

Примечание:

 * — рекомендуемые мощности: 200; 225; 300; 400; 450;

** — рекомендуемые мощности: 200; 225; 300; 400; 450; 500; 550; 600; 700; 800; 900.

Комплект поставки



В комплект поставки входят: установка конден­саторная УКРВ-6,3-ХХХ-Х-УХЛ5, паспорт, руководство по эксплуатации.



Рис. 1. Габаритные размеры установки конденсаторной УКРВ-6,3-ХХХ-А-УХЛ5 и УКРВ-6,3-ХХХ-О-УХЛ5

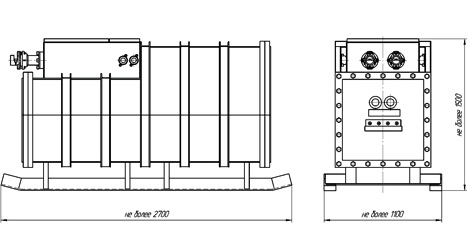

Рис. 2. Габаритные размеры установки конденсаторной УКРВ-6,3-ХХХ-К-УХЛ5
