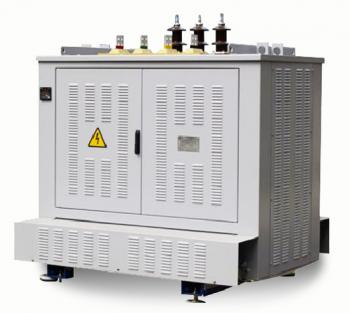

ТРАНСФОРМАТОРЫ СУХИЕ СЕРИИ ТС(З)ГЛО

ТРАНСФОРМАТОРЫ СУХИЕ СЕРИИ ТС(З)ГЛО

Силовые сухие серии ТС(З)ГЛО с принудительным охлаждением (автоматическое включение вентиляторов для повышения номинальной мощности трансформатора до 40%) с обмотками с литой изоляцией типа «Геофоль» -- силовые понижающие трехфазные двухобмоточные общего назначения мощностью от 400 до 2500 кВА напряжением до 10 кВ.

Используются во многих отраслях народного хозяйства: предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50 Гц: устанавливаются в промышленных помещениях и общественных зданиях, которым предъявляются повышенные требования в части пожаробезопасности, взрывозащищенности, экологической чистоты.

Трансформаторы комплектуются обмотками фирмы «SIEMENS».

Технические характеристики

Силовые трансформаторы типа ТС(З)ГЛО мощностью от 400 до 2500 кВА с номинальным напряжением первичной обмотки (высокого напряжения) до 10 кВ включительно и вторичной обмотки (низкого напряжения) – 0,4 кВ.

Основные схемы и группы соединения обмоток (ВН/НН) – Д/Ун-11, У/Ун-0

Регулирование напряжения – переключение без возбуждения с помощью перемычек на 2х2,5% Uн.

Контроль температуры обмоток осуществляется автоматически с помощью термореле, блока управления и системы охлаждения. При достижении температуры обмотки 140С вентиляторы автоматически включаются или выключаются с помощью термореле, контролируя максимально допустимую температуру обмоток.

Условия эксплуатации

  • Температура окружающего воздуха: от -25С до +40С;
  • Относительная влажность воздуха – не болеем 80% при температуре +25С;
  • Высота установки над уровнем моря – не более 1000 м;
  • Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли.

Соответствуют стандартам МЭК – 76,
ТУ У3.49 – 00213440-059-2002
