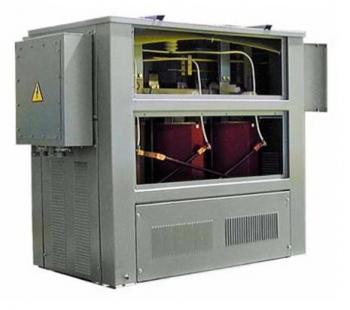

ТРАНСФОРМАТОРЫ СИЛОВЫЕ СУХИЕ СЕРИИ ТС(З)ГЛ С ОБМОТКАМИ ГЕОФОЛЬ

Трансформаторы силовые сухие серии ТС(З)ГЛ с обмотками с литой изоляцией типа «Геофоль» -- силовые понижающие трехфазные двухобмоточные общего назначения мощностью от 100 до 2500кВА напряжением до 10кВ.

Используются во многих отраслях народного хозяйства: предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50Гц: устанавливаются в промышленных помещениях и общественных зданиях, которым предъявляются повышенные требования в части пожаробезопасности, взрывозащищенности, экологической чистоты.

Трансформаторы комплектуются обмотками фирмы «SIEMENS».

Согласно ГОСТ 11677, предельное отклонение технических параметров трансформаторов составляют:

• напряжение короткого замыкания ±10%;
• потери короткого замыкания на основном ответвлении +10%;
• потери холостого хода +15%;
• полная масса +10%.

Технические характеристики

Силовые трансформаторы типа ТС(З)ГЛ мощностью от 100 до 2500кВА с номинальным напряжением первичной обмотки (высокого напряжения) до 10кВ включительно и вторичной обмотки (низкого напряжения) – 0,4кВ.

Основные схемы и группы соединения обмоток (ВН/НН) – Д/Ун-11, У/Ун-0

Регулирование напряжения – переключение без возбуждения с помощью перемычек на 2х2,5% Uн.

Условия эксплуатации

• Температура окружающего воздуха: от -25С до +40С;
• Относительная влажность воздуха – не болеем 80% при температуре +25С;
• Высота установки над уровнем моря – не более 1000м;
• Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли.

Соответствуют стандартам МЭК – 76, ГОСТ 30297

ТУ У3.49 – 00213440-059-2002
