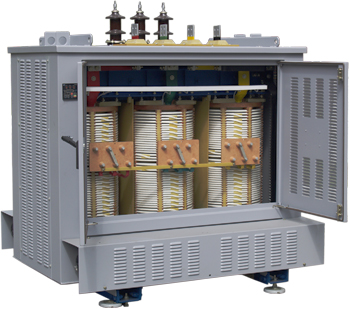

ТРАНСФОРМАТОРЫ СИЛОВЫЕ СУХИЕ СЕРИИ ТСНО, ТСЗНО

Трансформаторы силовые сухие серии ТС(З)НО с принудительным охлаждением (автоматическое включение вентиляторов для повышения номинальной мощности трансформатора до 40%) с обмотками, изготовленными из проводов с изоляцией «NOMEX» класса нагревостойкости Н (180С), двухобмоточные, общего назначения мощностью от 400 до 1600 кВА напряжением до 10 кВ.

Используются в отраслях народного хозяйства: предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50Гц и устанавливаются в промышленных помещениях и общественных зданиях, к которым предъявляются повышенные требования в части пожаробезопасности, взрывозащищенности и экологической чистоты.

Трансформаторы соответствуют стандартам МЭК – 76, производство сертифицировано по ISO 9001: 2000

Технические характеристики

Силовые трансформаторы типа ТС(З)НО мощностью от 400 до 1600кВА с номинальным напряжением первичной обмотки (высокого напряжения) до 10кВ, включительно, и вторичной обмотки (низкого напряжения) – 0,4кВ.

Основные схемы и группы соединения обмоток (ВН/НН) – Д/Ун-11, У/Ун-0

Регулирование напряжения – переключение без возбуждения с помощью перемычек на 2х2,5% Uн.

Контроль температуры обмоток осуществляется автоматически с помощью термореле, блока управления и системы охлаждения. При достижении температуры обмотки 140С вентиляторы автоматически включаются, после охлаждения обмоток, выключаются с помощью термореле, контролируя максимально допустимую температуру обмоток.

Условия эксплуатации

Температура окружающего воздуха: от -25С до +40С;

Относительная влажность воздуха – не болеем 80% при температуре +25С;

Высота установки над уровнем моря – не более 1000м;

Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли.

Соответствуют стандартам МЭК – 76,
ТУ У3.49 – 00213440-059-2002
