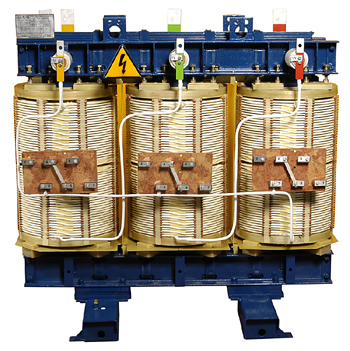

ТРАНСФОРМАТОРЫ СИЛОВЫЕ СУХИЕ СЕРИИ ТСН, ТСЗН

Трансформаторы силовые сухие серии ТС(З)Н с обмотками, изготовленными из проводов с изоляцией «NOMEX» класса нагревостойкости Н (180С), двухобмоточные, общего назначения мощностью от 10 до 2500 кВА напряжением до 10кВ.

Используются во многих отраслях народного хозяйства: предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50Гц: устанавливаются в промышленных помещениях и общественных зданиях, которым предъявляются повышенные требования в части пожаробезопасности, взрывозащищенности, экологической чистоты.

Согласно ГОСТ 11677, предельное отклонение технических параметров трансформаторов составляют:

• напряжение короткого замыкания ±10%;
• потери короткого замыкания на основном ответвлении +10%;
• потери холостого хода +15%;
• полная масса +10%.


  Технические характеристики

  Силовые трансформаторы типа ТС(З)Н мощностью от 10 до 2500 кВА с номинальным напряжением первичной обмотки (высокого напряжения) до 10кВ включительно и вторичной обмотки (низкого напряжения) – 0,4кВ.

  Основные схемы и группы соединения обмоток (ВН/НН) – Д/Ун-11, У/Ун-0

  Регулирование напряжения – переключение без возбуждения с помощью перемычек на 2х2,5% Uн.

  Условия эксплуатации

  Температура окружающего воздуха: от -25С до +40С;

  Относительная влажность воздуха – не болеем 80% при температуре +25С;

  Высота установки над уровнем моря – не более 1000м;

  Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли.

Соответствуют стандартам МЭК – 76, ГОСТ 30297,
ТУ У3.49 – 00213440-059-2002
