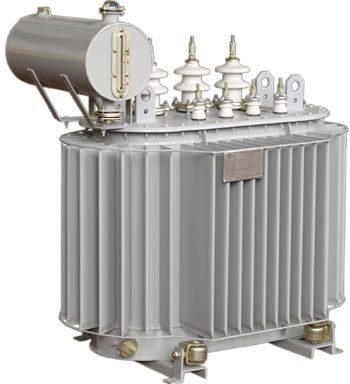

ТРАНСФОРМАТОРЫ СИЛОВЫЕ МАСЛЯНЫЕ СЕРИИ ТМ

Силовые масляные понижающие трехфазные двухобмоточные общего назначения трансформаторы мощностью от 10 до 4000 кВА напряжением до 35 кВ предназначены для нужд народного хозяйства для внутренней и наружной установки.

Технические характеристики

Силовые трансформаторы ТМ-10–4000 выпускаются с номинальным напряжением первичной обмотки (высокого напряжения) до 35 кВ включительно и вторичной обмотки (низкого напряжения) – 0,4 кВ, по согласованию с заказчиком возможны и другие сочетания напряжения. Схема и группа соединений – У/Ун -0; Д/Ун –11.

Трансформатор ТМ-10-250 изготавливается также со схемой и группой соединений Y/Zн-0.

Трансформаторы выпускаются с различными уровнями потерь холостого хода и короткого замыкания:

• уровень потерь А согласно ТУ У 31.1-00213440-024-2006
• уровень потерь В согласно ТУ У 3.49-05758084-016-2000

Напряжение регулируется без возбуждения. Для этого трансфор-маторы оснащены высоковольтными переключателями, которые присоединяются к обмотке высокого напряжения и позволяют регулировать напряжение ступенями при отключенном от сети трансформаторе со стороны НН и ВН с диапазоном ±2 х 2.5 %.

Согласно ГОСТ 11677, предельное отклонение технических параметров трансформаторов составляют:

• напряжение короткого замыкания ± 10%;
• потери короткого замыкания на основном ответвлении + 10%;
• потери холостого хода + 15%;
• полная масса + 10%.

Условия эксплуатации

Высота над уровнем моря – до 1000 м.

Температура окружающего воздуха:

• для умеренного климата - от –45ОС до +40ОС (исполнение «У»);
• для холодного климата - от –60ОС до +40ОС (исполнение «ХЛ»).

Относительная влажность воздуха не более 80% при +25C.

Трансформаторы не рассчитаны для работы:

• во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.);
• при вибрации и тряске;
• при частых включениях со стороны питания до 10 раз в сутки.

Соответствуют стандартам МЭК – 76, ГОСТ 11677
