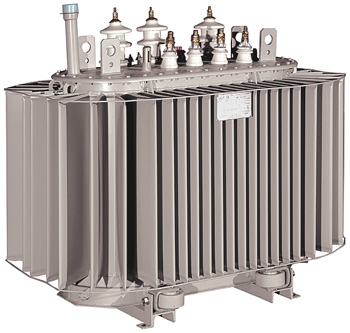

ТРАНСФОРМАТОРЫ СИЛОВЫЕ МАСЛЯНЫЕ С СИММЕТРИРУЮЩИМИ ОБМОТКАМИ ТМГСУ

Силовые масляные понижающие трехфазные трехобмоточные общего назначения трансформаторы мощностью от 10 до 250 кВА напряжением до 10 кВ внутренней и наружной установки предназначены для нужд народного хозяйства.

Технические характеристики

Силовые трансформаторы типа ТМГСУ выпускаются с номинальным напряжением первичной обмотки 6 или 10 кВ, вторичной обмотки (низкого напряжения) – 0.4 кВ и симметрирующей обмоткой напряжением 220 В. Схема и группа соединений – У/Ун – 0.

По требованию заказчика выводы на напряжение 220 В дополнительной мощности 10 кВА от симметрирующей обмотки, соединенной в Д, могут быть выведены на крышку трансформатора.

Силовые трансформаторы типа ТМГСО предназначены для поддержания симметричности фазных напряжений в сети в энергосистемах с неравномерной пофазной нагрузкой.

Напряжение регулируется без возбуждения. Для этого трансформаторы оснащены высоковольтными переключателями, которые присоединяются к обмотке высокого напряжения и позволяют регулировать напряжение ступенями при отключенном от сети трансформаторе с диапазоном ±2 х 2.5 %.

Согласно ГОСТ 11677, предельное отклонение технических параметров тансформаторов составляют:

• напряжение короткого замыкания ± 10%;
• потери короткого замыкания на основном ответвлении + 10%;
• потери холостого хода + 15%;
• полная масса +10 %.

Условия эксплуатации

Высота над уровнем моря – до 1000 м.

Температура окружающего воздуха:

• для умеренного климата - от –45С до +40С (исполнение «У»);
• для холодного климата - от –60С до +40С (исполнение «ХЛ»).

Относительная влажность воздуха – не более 80% при +25С.

Трансформаторы не рассчитаны для работы:

• во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.);
• при вибрации и тряске;
• при частых включениях со стороны питания до 10 раз в сутки.

Соответствуют стандартам МЭК – 76, ГОСТ 11677
