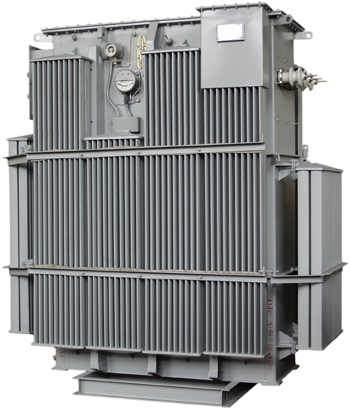

ТРАНСФОРМАТОРЫ СИЛОВЫЕ МАСЛЯНЫЕ ГЕРМЕТИЧНЫЕ С ЗАЩИТОЙ МАСЛА СЕРИИ ТМЗ

ТРАНСФОРМАТОРЫ СИЛОВЫЕ МАСЛЯНЫЕ ГЕРМЕТИЧНЫЕ С ЗАЩИТОЙ МАСЛА СЕРИИ ТМЗ

Силовые масляные понижающие трехфазные двухобмоточные герметичные с защитой масла трансформаторы мощностью от 630 до 2500 кВА напряжением до 10 кВ предназначены для трансформаторных подстанций внутренней и наружной установки.

Технические характеристики

Силовые трансформаторы ТМЗ выпускаются с номинальным напряжением первичной обмотки (высокого напряжения) до 10 кВ включительно и вторичной обмотки (низкого напряжения) – 0.4; 0.69 кВ.

Для регулирования напряжения трансформаторы оснащены высоковольтным переключателем, позволяющим регулировать напряжение ступенями по 2.5% на величину ±2 х 2.5 % от номинального значения при отключенном от сети трансформаторе со стороны НН и ВН.

Трансформаторы выпускаются с различными уровнями потерь холостого хода и короткого замыкания:

  • уровень потерь А согласно ТУ У 31.1-00213440-024-2006
  • уровень потерь В согласно ТУ У 3.49-05758084-016-2000

Переключатель присоединен к обмотке высокого напряжения.

Согласно ГОСТ 16555, предельное отклонение технических параметров трансформаторов составляют:

  • напряжение короткого замыкания ±10%;
  • потери короткого замыкания на основном ответвлении +10%;
  • потери холостого хода +15%;
  • полная масса +10%.

Условия эксплуатации

Высота над уровнем моря – до 1000 м.

Температура окружающего воздуха:

  • для умеренного климата - от –45С до +40С (исполнение «У»);
  • для холодного климата - от –60С до +40С (исполнение «ХЛ»).

Относительная влажность воздуха – не более 80% при +25С.

Трансформаторы не рассчитаны для работы:

  • во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.);
  • при вибрации и тряске;
  • при частых включениях со стороны питания до 10 раз в сутки.
