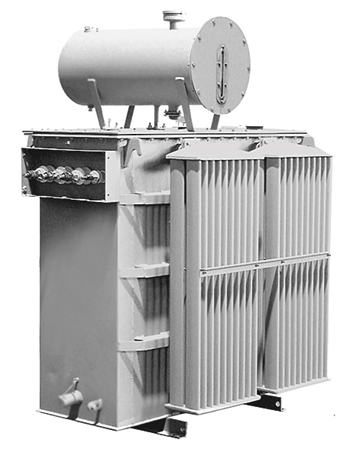

ТРАНСФОРМАТОРЫ МАСЛЯНЫЕ СИЛОВЫЕ СЕРИИ ТМФ, ТМБ И ТМЭ

Силовые масляные понижающие трехфазные двухобмоточные трансформаторы для внутренней и наружной установки мощностью от 400 до 1600 кВА предназначены:

• серии ТМБ - для питания электрооборудования буровых установок;
• серии ТМЭ, устанавливаемые на платформах экскаваторов - для питания их электрооборудования.


Технические характеристики

Силовые трансформаторы ТМБ и ТМЭ выпускаются с номинальным напряжением первичной обмотки (высокого напряжения) до 10 кВ включительно и вторичной обмотки (низкого напряжения) – 0.4 кВ.

Для регулирования напряжения трансформаторы оснащаются высоковольтными переключателями, которые присоединяются к обмотке высокого напряжения и позволяют регулировать напряже-ние ступенями по 2.5% на величину ±2 х 2.5 % от номинального значения при отключенном от сети трансформаторе со стороны НН и ВН.

Согласно ГОСТ 11677, предельное отклонение технических параметров трансформаторов составляют:

• напряжение короткого замыкания ±10%;
• потери короткого замыкания на основном ответвлении + 10%;
• потери холостого хода +15%;
• полная масса +10%.

Условия эксплуатации

Высота над уровнем моря - до 1000 м.

Температура окружающего воздуха:

• для умеренного климата - от – 45С до + 40С (исполнение «У»);
• для холодного климата - от – 60С до + 40С (исполнение «ХЛ»);
• для тропического климата - от – 10С до + 50С (исполнение «Т»).

Относительная влажность воздуха:

• не более 80% для исполнения «У»;
• не более 95% для исполнения «ХЛ» и «Т».

Допускается работа трансформатора в условиях тряски и вибрации, связанной с работой трансформатора.

При условии периодической очистки от пыли трансформаторы могут работать при запыленности воздуха 400 мг/м3.

Не предназначены для работы во взрывоопасной и агрессивной среде.

Соответствуют стандартам МЭК – 76, ГОСТ 11677
