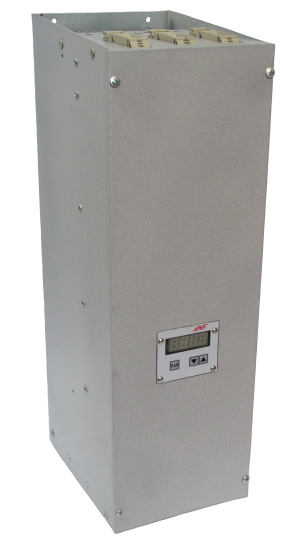

Тиристорный ограничитель напряжения типа ТРОН
Тиристорный ограничитель напряжения, в дальнейшем именуемый «ограничитель», предназначен для питания осветительных приборов предприятия стабилизированным и пониженным напряжением. Величина напряжения на выходе ограничителя может быть задана с помощью встроенного в него пульта настройки путем изменения значения двух уставок.
Для включения (в том числе и дистанционного) в ограничителе имеется два входа управления, которые активируются подачей на них напряжения 12 В. Каждый вход управления имеет перестраиваемую уставку заданного выходного напряжения. При включении, ограничитель плавно повышает выходное напряжение до заданного значения (примерно за 1 сек).
Структура условного обозначения
ТРОН—XXX—YYY—N
ТР — тиристорный;
О — ограничитель;
Н — напряжения;
Х — номинальный ток, А;
Y — напряжение сети, В.
Пример заказа регулятора: «Тиристорный ограничитель напряжения ТРОН—100—380, ДИГ.656141.002».
Условия эксплуатации
- температура окружающей среды + 1 °С до +35 °С;
- относительная влажность окружающего воздуха 80% при температуре + 35 °С;
- окружающая среда не должна содержать агрессивных газов и паров в концентрациях, разру-шающих металл, изоляцию или составные части ограничителя;
- рабочее положение регулятора в пространстве — вертикальное, с отклонением до 15 ° в любую сторону;
- высота над уровнем моря не более 1000 м.
Устройство и работа
Принцип работы ограничителя напряжения состоит в управляемом изменении продолжительности проводящего состояния тиристорных коммутаторов (включенных между сетью и нагрузкой в каждой фазе) в зависимости от требуемого выходного напряжения. Продолжительность проводящего состояния тиристоров определяется фазовой системой управления, которая формирует импульсы открывания тиристоров синхронно с напряжением сети. Управление ограничителем выполняется встроенным микроконтроллером.
Технические характеристики
Номинальное напряжение сети, В |
380±20% |
Частота сети, Гц |
50 |
Номинальный ток, А |
63, 100 |
Диапазон ограничения выходного напряжения, % Uн |
1–99 |
Диапазон токовой нагрузки, А |
0,2–120 |
Охлаждение |
воздушное принудительное |
Степень защиты от внешних воздействий окружающей среды |
IР20 |
Масса, кг, не более |
20 |
Габаритные размеры (высота × ширина × глубина), мм, не более |
630×190×240 |
