ТЭН

Блок трубчатого электрического нагревателя взрывозащищенный типа ТЭН–3 (в дальнейшем «ТЭН–3») предназначен для использования в системе обогрева технологических процессов, оборудования и помещений.

ТЭН–3 выполнен с маркировкой взрывозащиты 1ЕхdesIIBT2 по ГОСТ 12.2.020 (ГОСТ Р 51330.0) и предназначен для эксплуатации во взрывоопасных зонах класса 1 и 2 предприятий химической, газовой и нефтяной промышленности согласно гл. 7.3 «Электроустановки во взрывоопасных зонах» «Правил устройства электроустановок» (ПУЭ), гл. 4. НПАОП 40.1–1.32–01 «Правил устройства электроустановок. Электрооборудование специальных установок» и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах, где возможно образование взрывоопасных смесей категорий IIA и IIB, групп Т1, Т2, Т3 по ГОСТ 12.1.011 (ГОСТ Р 51330.19).

Структура условного обозначения

ТЭН–3 У2

ТЭН — трубчатый электрический нагреватель.

3 — исполнение с тремя нагревательными блоками.

У2 — климатическое исполнение У и категория

размещения 2 по ГОСТ 15150.

Трубчатые электрические нагреватели взрывозащищенные изготавливают для внутреннего рынка и поставки на экспорт в страны СНГ.

Условия эксплуатации

• высота над уровнем моря — не более 2000 м;
• температура окружающего воздуха от –40 до + 40 °С;
• относительная влажность окружающей среды до (98±2)% при температуре + 25 °С без конденсации влаги;
• вибрационные нагрузки в местах установки устройства должны соответствовать группе механического исполнения М1 по ГОСТ 17516.1;
• рабочее положение в пространстве — любое.

Функции

ТЭН–3 обеспечивает:

нагрев окружающей среды и технологического оборудования;

поддержание заданной температуры (при использовании дополнительных устройств).

Конструкция

Конструктивно ТЭН–3 состоит из отделения выводов контактных зажимов нагревательных элементов и трех трубчатых электронагревателей ТЭН (ГОСТ 13268), заключенных во взрывонепроницаемую оболочку с защитой вида «d».

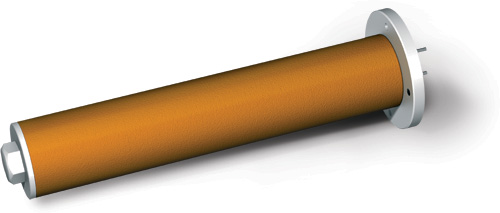

Рабочая часть ТЭНов, заключеная во взрывонепроницаемую оболочку, заполнена специальным составом для обеспечения теплопроводности. Общий вид и габаритные размеры нагревателя представлены на рисунке 21.

Технические характеристики

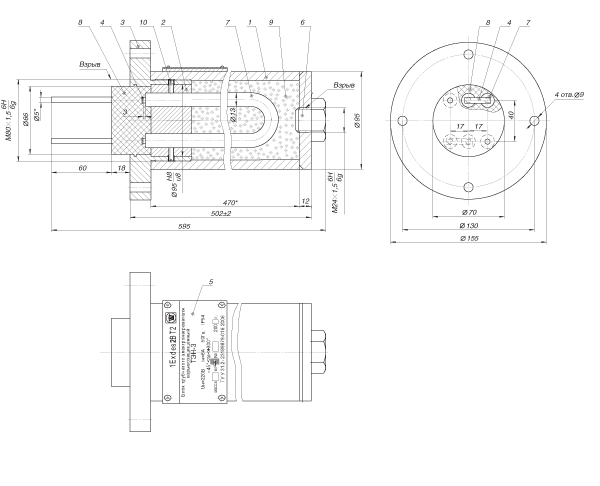

Общий вид и габаритные размеры (мм) блока трубчатого электронагревателя взрывозащищенного типа ТЭН–3
