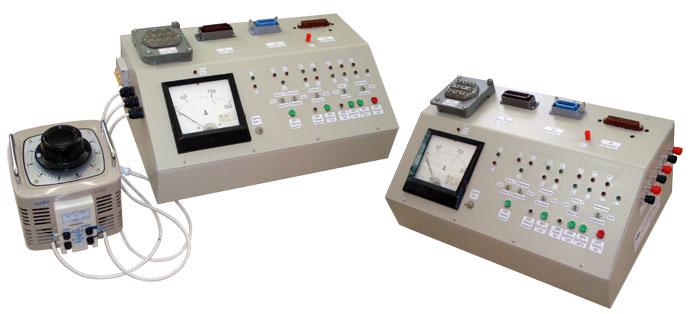

Стенд для входного контроля блоков типа УМЗ, ПМЗ, БТЗ-3-1, БКЗ-3МК

Стенд для входного контроля блоков типа УМЗ, ПМЗ, БТЗ-3-1, БКЗ-3МК

Cтенд для проверки и настройки блоков максимальной токовой защиты – УМЗ, ПМЗ, БТЗ-3 и трехканального блока комплексной защиты от аварийных режимов работы сети типа БКЗ-3МК (в дальнейшем именуемые "блоки"), предназначенных для встройки в оболочки взрывозащищенных коммутационных аппаратов управления и защиты напряжением до 1200 В, частотой 50 и 60 Гц.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение сети переменного тока частотой 50 Гц, В 220

Потребляемая мощность, кВА, не более 4,0

Номинальное напряжение вторичных цепей питания, В 36/12/0…7

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Стенд состоит из силового регулируемого источника питания и модуля устройства для проверки и настройки блоков, который снабжен зажимами для подключения измерительных приборов и магазина сопротивлений.

Источник силового тока состоит из регулируемого автотрансформатора TV1 (ЛАТР-1м 12А) и разделительного трансформатора TV2, мощностью не менее 2 кВА, нагрузкой которого являются датчики тока ТA1…ТA6 и измерительный трансформатор ТА7. Трансформатор TV2 является не серийным и изготавливается по отдельному заказу. Источник силового тока обеспечивает во вторичной обмотке разделительного трансформатора ток от 0 до 250-300 А. Выходной сигнал датчиков тока служит входным сигналом для блоков токовой защиты.

Трансформатор ТV3 предназначен для питания проверяемых блоков и цепей индикации. Мощность данного трансформатора – 50 ВА.

Измерительный трансформатор ТA7 предназначен для контроля величины тока в силовой цепи стенда.

Сигнализация о наличии напряжения во вторичной цепи и состоянии настраиваемого блока осуществляется светодиодами HL1…HL15.

Режим индикации о срабатывании или режим измерения времени срабатывания блока выбирается переключателями SА2, SА3 и SA5.

Переключатели SA1 и SA4 позволяют осуществить проверку третьего канала токовой защиты блоков ПМЗ и БКЗ-3МК.

Органы управления стендом, измерительные приборы, индикаторы сигнализации и разъем для подключения блока вынесены на переднюю панель стенда. Установка и снятие блоков с устройства производится при отключенном автоматическом выключателе Q.

На стенд выведены клеммы для подключения миллисекундомера

(mS1 «Стоп», mS2 «Стоп», mS1 «Пуск», mS2 «Пуск») и магазина сопротивлений «Магазин сопротивлений».
