Стенд для входного контроля блоков типа БКЗ-3, БТЗ-Т, БЗ-2, БКИ-Т, УУК-2, БДУ4-2, БДУ-T, БДУ-Т-Р

Cтенд для проверки и настройки блоков максимальной токовой защиты – БТЗ-3Т, трехканального блока комплексной защиты от аварийных режимов работы сети типа БКЗ-3МК, предназначенных для встройки в оболочки взрывозащищенных коммутационных аппаратов управления и защиты напряжением до 1200 В, частотой 50 и 60 Гц.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение сети переменного тока частотой 50 Гц, В220

Потребляемая мощность, кВА, не более4,0

Номинальное напряжение вторичных цепей питания, В36/12/0…8

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

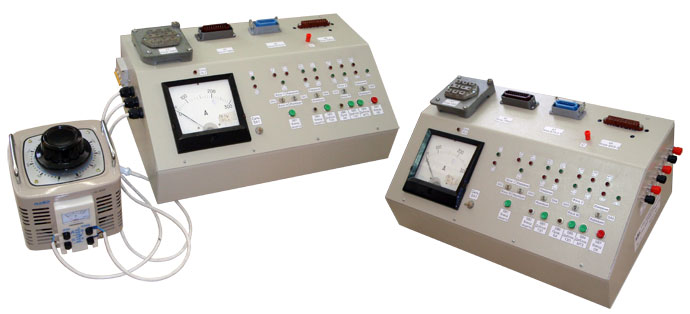

Стенд состоит из силового регулируемого источника питания и модуля устройства для проверки и настройки блоков, который снабжен зажимами для подключения измерительных приборов и магазина сопротивлений.

Источник силового тока состоит из регулируемого автотрансформатора и разделительного трансформатора, мощностью не менее 2 кВА, нагрузкой которого являются датчики тока и измерительный амперметр. Источник силового тока обеспечивает во вторичной обмотке разделительного трансформатора ток от 0 до 250 - 300 А. Выходной сигнал датчиков тока служит входным сигналом для блоков токовой защиты.

Измерительный амперметр предназначен для контроля величины тока в силовой цепи стенда.

Органы управления стендом, измерительные приборы, индикаторы сигнализации и разъем для подключения блока вынесены на переднюю панель стенда.

В стенд встроен миллисекундомер для измерения времени срабатывания блоков. На боковую стенку стенда выведены клеммы для подключения магазина сопротивлений.
