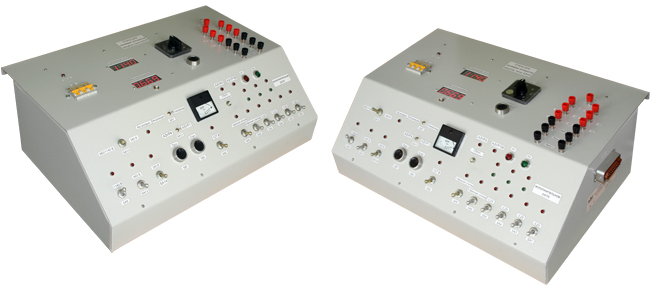

Стенд для проверки и настройки аппаратов защиты типа АЗУР

Стенд предназначен для проверки, регулировки, настройки и определения основных защитных параметров и характеристик аппаратов защиты от токов утечек на землю типа АЗУР, АЗШ, АЗПБ и аналогичных устройств.

Стенд выполнен в виде стационарного устройства, позволяющего проводить проверку указанных аппаратов в условиях специализированного ремонтного предприятия.

Стенд соответствует требованиям ГОСТ 22929-78 «Аппараты защиты от токов утечки рудничные для сетей напряжением до 1200 В».

Стенд позволяет осуществлять следующие виды проверок и испытаний:

  • проверку величины сопротивления срабатывания при однофазной утечке;
  • проверку величины длительного тока утечки;
  • проверку величины сопротивления срабатывания при симметричной трехфазной утечке;
  • проверку величины кратковременного тока утечки;
  • проверку собственного времени срабатывания аппарата защиты;
  • проверку величины сопротивления срабатывания в режиме блокировочного реле утечки (БРУ);
  • проверку на срабатывание от кнопки «Проверка».



Напряжение питания, В 380
Выходные напряжения, В 380/660/1140
Установленная мощность трехфазного трансформатора, кВА 2,5
Диапазон изменения емкости сети, мкФ/фазу 0 – 1,0
Диапазон изменения сопротивления однофазной утечки, кОм 1 – 100
Диапазон изменения сопротивления симметричной трехфазной утечки, кОм 0 – 200
