Станция охлаждения рудничного электропривода типа СОРЭ

Станция охлаждения рудничного электропривода типа СОРЭ

Станция охлаждения рудничного электропривода типа СОРЭ предназначена для отвода тепла от водоохлаждаемых полупроводниковых преобразователей во взрывозащищенном исполнении. Станция предназначена для работы в угольных шахтах, в том числе опасных по газу (метану) или пыли.

 Условия эксплуатации

  • температура окружающего воздуха от плюс 5о С до плюс 35о С;
  • верхнее значение относительной влажности воздуха (98 ± 2) % при температуре окружающей среды плюс 35о;
  • запыленность окружающей атмосферы не более 1200 мГ/м3;
  • наклон в любую сторону от горизонтального положения до 15о;
  • изменение напряжения питающей сети от 85% до 110% номинального значения.

Исполнение по взрывозащите:

  • двигателей насоса и вентилятора – РВ3В;
  • электрических датчиков уровня и давления охлаждающей жидкости – Ро Иа.

Функции

  • двухконтурное (вода-воздух) охлаждение взрывозащищенных преобразователей;
  • раздельное управление насосом и вентилятором;
  • фильтрацию охлаждающей жидкости от крупнодисперсных и мелкодисперсных твёрдых частиц.

Станция обеспечивает:

  • визуальный контроль и электрическую индикацию уровня охлаждающей жидкости;
  • визуальную индикацию давления охлаждающей жидкости;
  • электрическую индикацию давления охлаждающей жидкости (токовая петля 4-20 мА);

Конструкция

Контур водяного охлаждения станции включает насос с двигателем, бак с охлаждающей жидкостью, радиатор и фильтр. Все соединения в станции выполнены металлическими трубами, подключение станции к системе охлаждения преобразователя осуществляется резиновыми шлангами с помощью штуцеров.

Бак с охлаждающей жидкостью имеет устройство визуально контроля уровня жидкости и электрический датчик уровня. Давление жидкости в системе контролируется с помощью манометра и электрического датчика давления.

Все узлы станции объединены в общую конструкцию на салазках и защищены металлическим кожухом.

Подсоединение силовых кабелей к двигателям насоса и вентилятора осуществляется непосредственно через вводные коробки двигателей, подсоединение кабелей управления с искробезопасными цепями – через отдельную кабельную коробку.

Управление и защита электрических цепей осуществляется устройствами, установленными в преобразователе.

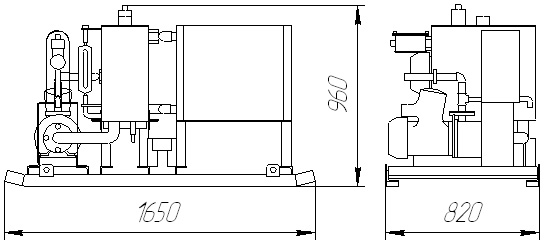

Рис -1- Общий вид станции охлаждения СОРЭ

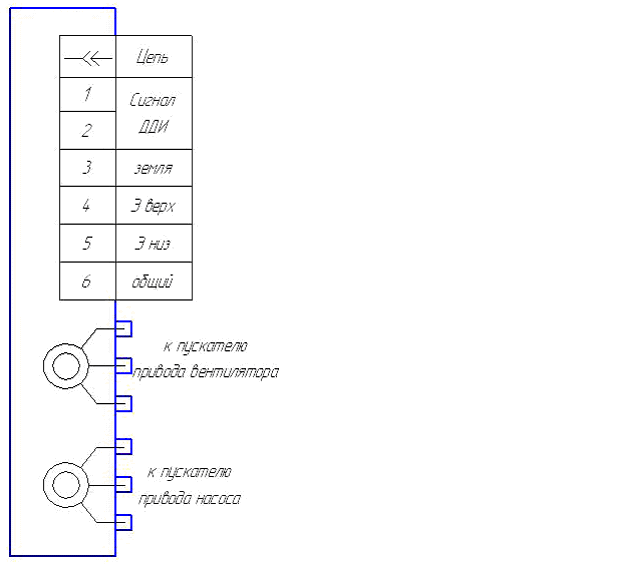

Рис -2- Схема внешних подключений



Характеристики



Наименование параметра

Значение параметра

Номинальное напряжение сети, В

660

Частота сети, Гц

50

Номинальная мощность двигателя насоса, кВт

1,5

Номинальный ток двигателя насоса, А

3,2

Номинальная мощность двигателя вентилятора, кВт

1,1

Номинальный ток двигателя вентилятора, А

1,5

Номинальная производительность м/час

4

Номинальный напор, м

20

Степень защиты устройства от внешних воздействий по ГОСТ 14254.

IР54

Габаритные размеры, мм

длина

ширина

высота



1650

900

800

Масса, кг, не более

200
