Щитки этажные учетно-распределительные групповые

ЩЭУ-2х50А/Сч/4 УХЛ4

ЩЭУ-4х50А/Сч/4 УХЛ4

Щитки устанавливаются в нишу на этажах жилых домов (лестничных клетках, поэтажных коридорах).

Подключаются к магистрали электроснабжения с системами заземления TN-S, TN-C, TN-C-S.

Щитки укомплектованы вводными выключателями на номинальный ток 50А, счётчиками, четырьмя однофазными группами на каждую квартиру. Изготавливаются на 2 или 4 квартиры в климатическом исполнении УХЛ4.

распределение и учет электроэнергии напряжением 380/220 В;

защита распределительных и групповых линий при перегрузках и коротких замыканиях;

защита от поражения электрическим током при прикосновении к электрооборудованию, находящемуся под напряжением;

предотвращение пожаров, возникающих из-за ухудшения изоляции.

Отличительные особенности

• Наличие защиты групповых сетей отдельными выключателями дифференциального тока со встроенной защитой от сверхтоков. Это повышает надежность защитной системы и увеличивает скорость диагностики неисправности линий групповых сетей при недопустимых токах утечки на землю;
• Возможность комплектации (по желанию заказчика) устройствами защиты от импульсных перенапряжений (УЗИП), позволяющих надежно защитить электроприборы потребителей от воздействия любого вида импульсных перенапряжений;
• Укомплектование приборами учета и распределения, высокая готовность к монтажу;
• Разделение щитка на силовой, учетный и слаботочный отсеки;
• Удобство подключения в слаботочном отсеке телефонных, телевизионных линий, систем охранной сигнализации, домофонов;
• Изготовление корпуса из металла, обладающего высокой механической прочностью и огнестойкостью, окрашенного стойким полимерно-порошковым покрытием светлых тонов;
• Наличие шин "N" и "PE" с достаточным количеством контактных зажимов;
• Отсутствие возможности безучетного потребления энергии;
• Гарантийный срок - 5 лет со дня ввода в эксплуатацию.

Краткие технические характеристики

Напряжение питающей сети 380/220В;

Частота питающей сети 50 Гц;

Класс оборудования по способу защиты от

поражения электрическим током I;

Номинальный ток однофазного вводного аппарата квартиры 50 А;

Срок службы не менее 25 лет;

Размеры ниши 950x900x140мм.

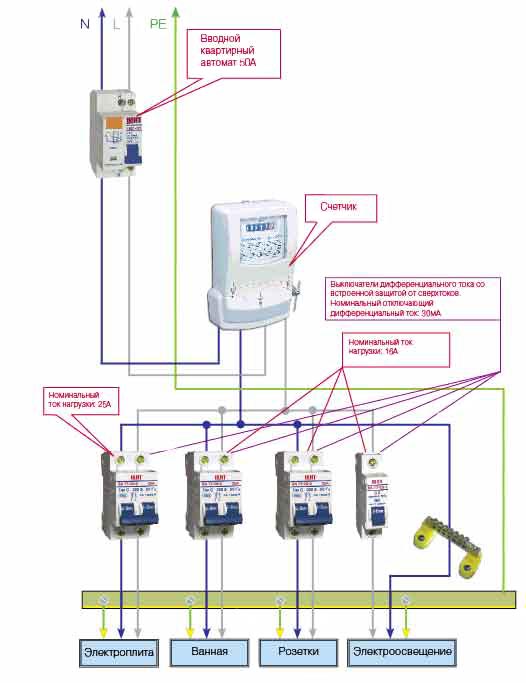

Схема подключения щитка
