Регистратор работы электродвигателя типа РРД

Регистратор работы электродвигателя типа РРД

Регистратор работы двигателя типа РРД (РРД-2) регистрирует с привязкой ко времени и запоминает все основные события, связанные с режимами работы двигателя (моточасы, пуски, отключения, аварийные отключения и их причины и др).

Регистратор работает в комплекте с аппаратом защиты электродвигателей АЗД-К (АЗД-К2).

Структура условного обозначения

РРД:

Р — регистратор;

Р — работы;

Д — двигателя с контролем тока в 3 фазах двигателя.

РРД-2:

Д2 — то же с контролем тока в 2 фазах двигателя.



Условия эксплуатации

  • температура окружающей среды от –5°С до +50°С;
  • относительная влажность при температуре +32±2°С 98±2%.



Функции

  • Регистратор типа РРД (РРД-2) обеспечивает выполнение следующих функций:
  • ведение журнала работы двигателя, с возможностью просмотра: даты/времени и продолжительности работы для 50 последних включений двигателя;
  • ведение учета ресурса двигателя, с возможностью просмотра: даты/времени первого пуска (начало учета), количества пусков двигателя и общего количества моточасов его работы;
  • ведение журнала последних 30 аварийных отключений двигателя, с указанием причины отключения и его даты/времени;
  • ведение учета количества и причин аварийных отключений двигателя по следующим причинам:
  • НП — незавершившийся пуск;
  • ПЕР — технологическая перегрузка;
  • ЭП — экстренная перегрузка (заклинивание двигателя);
  • ПП — потеря производительности (холостой ход двигателя, «сухой ход» насоса);
  • НПР — неполнофазный режим работы двигателя (для регистратора РРД);
  • ОФ — обрыв фазы питания двигателя (для регистратора РРД-2);
  • УЗ — утечка на землю (низкое сопротивление изоляции двигателя/питающего кабеля);
  • П °С — перегрев двигателя;
  • возможность просмотра всей зарегистрированной информации о работе двигателя в автономном режиме, отдельно от аппарата защиты;
  • отображение текущего времени и даты.

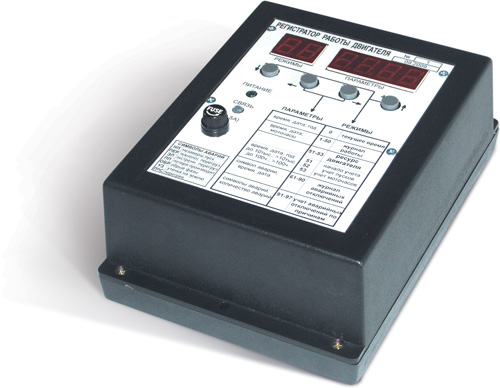

Конструкция

Конструктивно блок индикации БИ-К2 выполнен в виде единого блока в пластмассовом корпусе. На корпусе расположены цифровой дисплей для информации о режимах работы двигателя, его пусках, отключениях, моточасах, аварийных отключениях, их причин и т.п., а также кнопки для управления дисплеем и программирования регистратора.

Регистратор соединяется с аппаратом защиты с помощью двухпроводной линии связи.



Технические характеристики

Диапазон мощности двигателей, кВт(в соответствии с диапазоном работы аппарата защиты двигателя) от 2,2 до 4000
Напряжение питания регистратора, В 110/220/380
Габаритные размеры регистратора, мм 200×150×80
Масса, кг, не более 1,0



Гарантия изготовителя

Гарантийный срок — 24 месяца со дня поставки.

Срок службы — 10 лет.



Комплектность поставки

регистратор РРД (РРД 2);

руководство по эксплуатации — паспорт (объединенный документ).



Примеры заказа

Для работы с аппаратом защиты АЗД-К:

Регистратор работы двигателя РРД.

Для работы с аппаратом защиты АЗД-К2:

Регистратор работы двигателя РРД-2.
