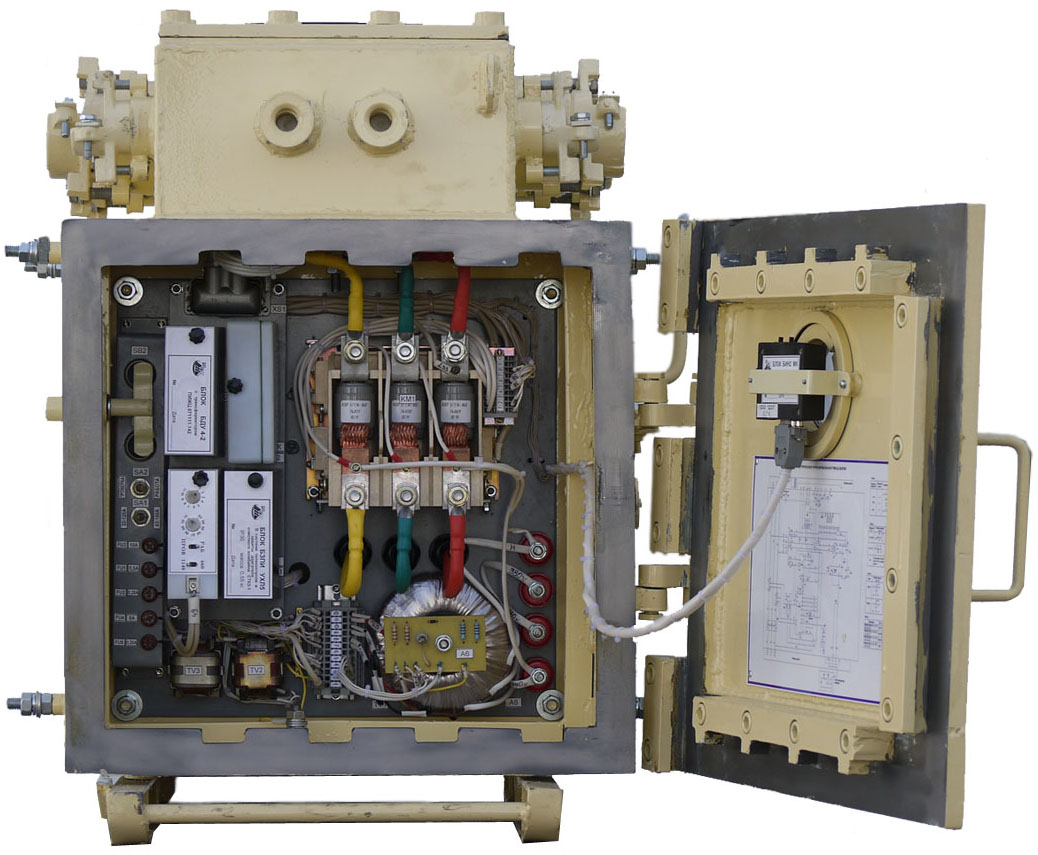

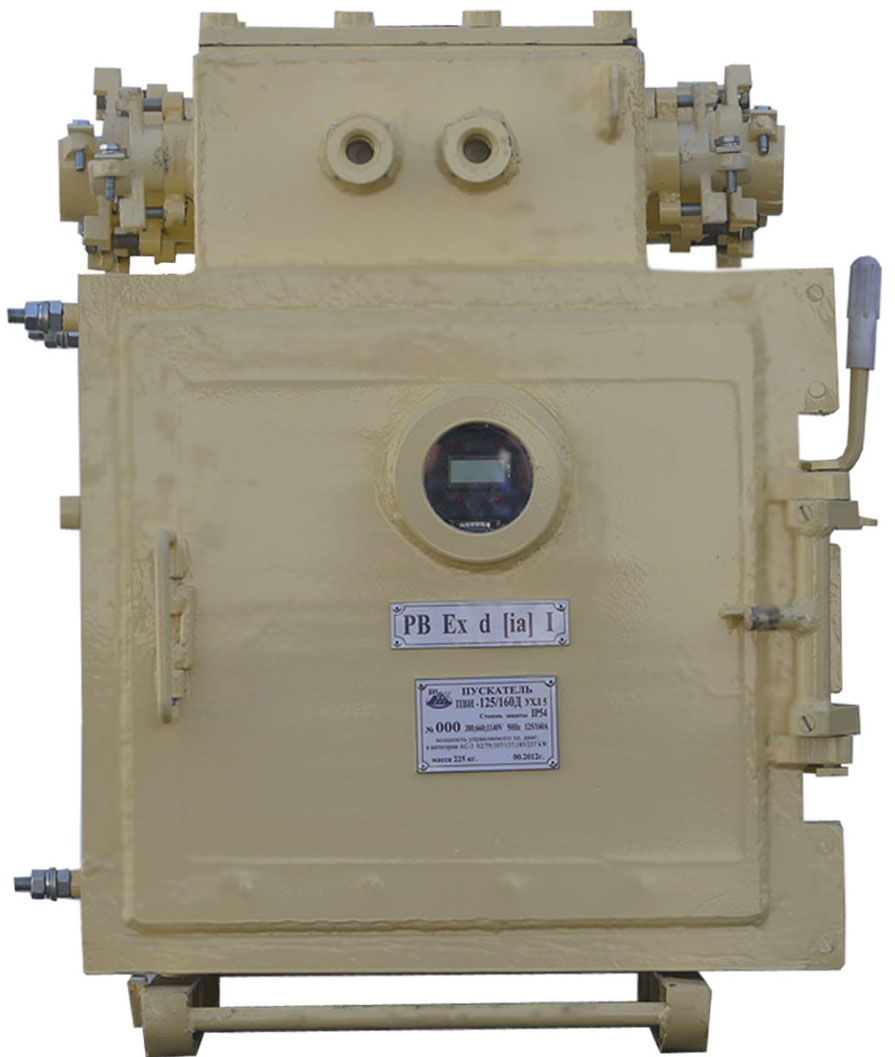

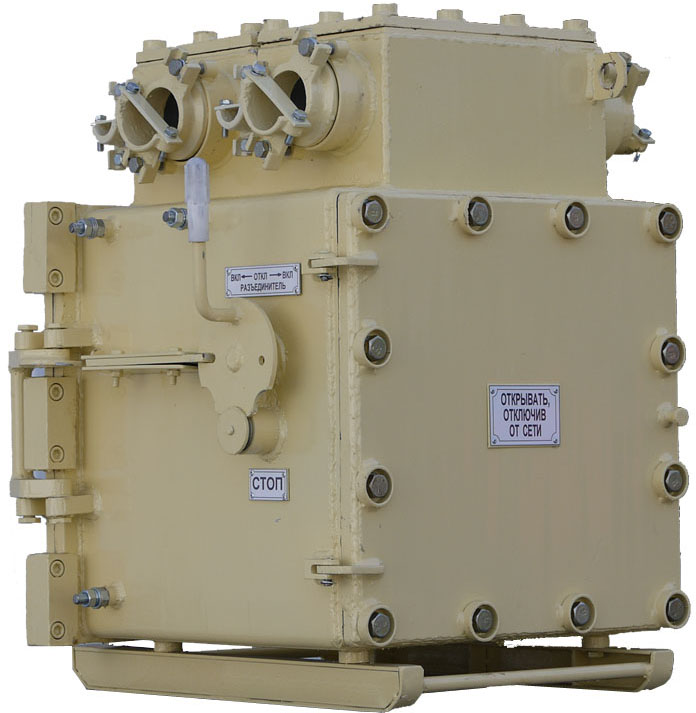

ПУСКАТЕЛЬ ВЗРЫВОЗАЩИЩЕННЫЙ ИСКРОБЕЗОПАСНЫЙ ПВИ-32/63 Д

ПУСКАТЕЛЬ ВЗРЫВОЗАЩИЩЕННЫЙ ИСКРОБЕЗОПАСНЫЙ ПВИ-32/63 Д
ПУСКАТЕЛЬ ВЗРЫВОЗАЩИЩЕННЫЙ ИСКРОБЕЗОПАСНЫЙ ПВИ-32/63 Д

Пускатель ПВИ – 32/63 Д климатического исполнения УXЛ5, предназначен для дистанционного управления включением и отключением трехфазных асинхронных электродвигателей с короткозамкнутым ротором, эксплуатируемых в трехфазных сетях переменного тока частотой 50 Гц с изолированной нейтралью трансформатора в угольных шахтах, опасных по газу (метану) и угольной пыли, а также для защиты от тока короткого замыкания и перегрузки в отходящих силовых цепях. Пускатель допускает подключение внешней нагрузки напряжением 36 В Уровень и вид взрывозащиты: РВ Ex d [ia] I Степень защиты: IP54.






ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальный ток, А – 32/63.
Частота сети, Гц – 50.
Номинальный режим работы – продолжительный.
Напряжение искробезопасной цепи управления, В – 18.
Предельная коммутационная способность и расчетная мощность управляемого электродвигателя при η·cosφ = 0,75, кВт, приведены в табл.1.
Контролируемое сопротивление заземляющего провода – 50 Ом.
Уставки максимальной токовой защиты, А:
– при токе  32 А                       – 64-224;
– при токе  63 А                      – 126-441.

Потребляемая мощность цепей защиты и управления - не более 100 В·А.
Масса, кг, не более –225.
Габариты, мм, не более:    (высота х ширина х глубина) – 730х620х550

Номинальное напряжение сети, В – 380/660/1140.
