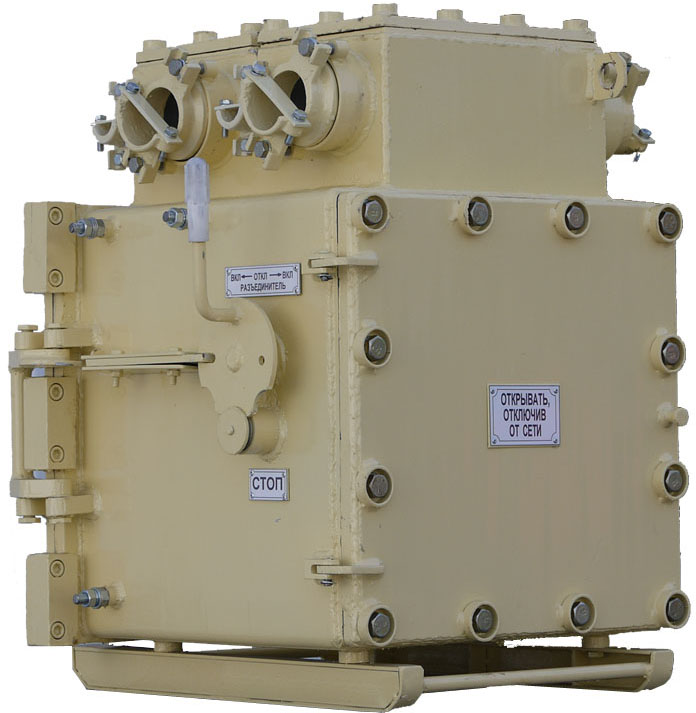

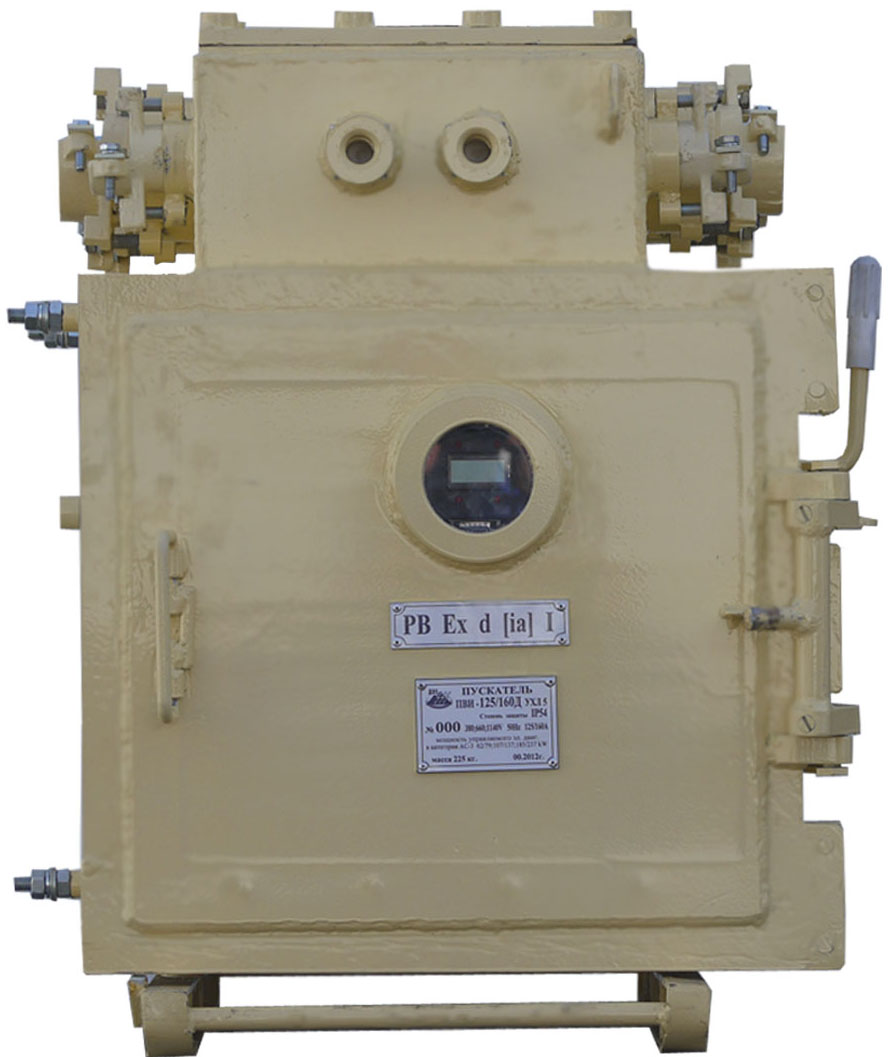

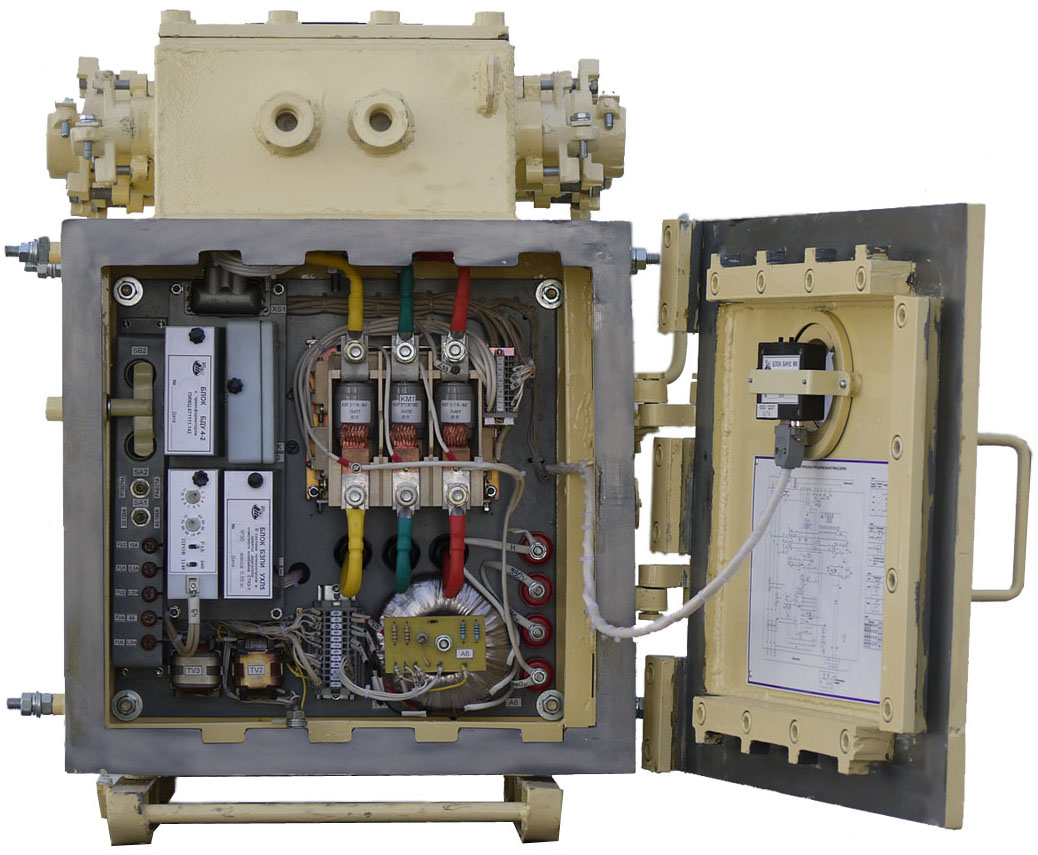

ПУСКАТЕЛЬ ВЗРЫВОЗАЩИЩЕННЫЙ ИСКРОБЕЗОПАСНЫЙ ПВИ-125/160 Д

 ПВИ-125/160 Д
 ПВИ-125/160 Д
 ПВИ-125/160 Д

Пускатель ПВИ – 125/160 Д климатического исполнения УXЛ5, предназначен для дистанционного управления включением и отключением трехфазных асинхронных электродвигателей с короткозамкнутым ротором, эксплуатируемых в трехфазных сетях переменного тока частотой 50 Гц с изолированной нейтралью трансформатора в угольных шахтах, опасных по газу (метану) и угольной пыли, а также для защиты от тока короткого замыкания и перегрузки в отходящих силовых цепях. Пускатель допускает подключение внешней нагрузки напряжением 36 В Уровень и вид взрывозащиты: РВ Ex d [ia] I Степень защиты: IP54.

ТЕХНИЧЕСКИЕ ДАННЫЕ



Номинальное напряжение сети, В – 380/660/1140.

Номинальный ток, А –125/160

Частота сети, Гц – 50.

Номинальный режим работы – продолжительный.

Напряжение искробезопасной цепи управления, В – 18.

Предельная коммутационная способность и расчетная мощность управляемого электродвигателя при η·cosφ = 0,75, кВт, приведены в табл.1.

Контролируемое сопротивление заземляющего провода – 50 Ом.

Уставки максимальной токовой защиты, А:

– при токе  125 А                     – 250-875;

– при токе  160 А                     – 320-1120;

Потребляемая мощность цепей защиты и управления - не более 100 В·А.

Масса, кг, не более –225.

Габариты, мм, не более:  (высота * ширина * глубина) – 730х620х550
