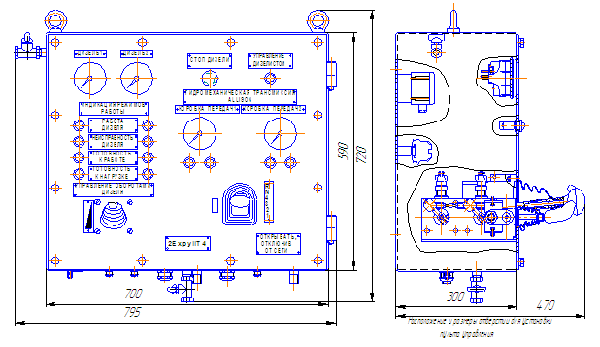

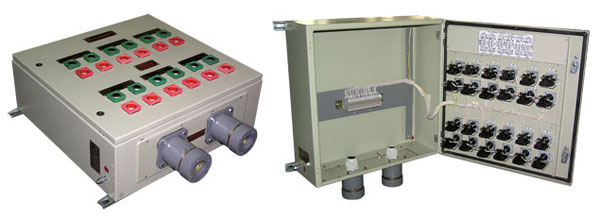

Пульт управления взрывозащищенный для буровых установок с дизельным приводом типа ПУВ-ДП

Пульт управления предназначен для оперативного дистанционного управления с рабочего места бурильщика приводом ротора и лебедки (т.е. работой дизельных двигателей с электронными регуляторами частоты вращения и гидромеханических трансмиссий (ГМТ)).

Пульт управления обеспечивает:

• дистанционное управление приводом лебедки и ротора, обеспечивающего подъём и вращение бурильной колоны;
• переключение скоростей ГМТ.

В буровых установках в приводе лебедки и ротора установлено два двигателя с гидромеханическими трансмиссиями. В зависимости от нагрузки на лебедку могут работать один или два двигателя. На ротор работает только один двигатель.

Лебедка и ротор одновременно не работают.

Пульт управления с маркировкой взрывозащиты 2ЕхруIIТ4 пригоден для эксплуатации во взрывоопасных зонах и наружных установках согласно гл. 7.3 "Электроустановки во взрывоопасных зонах" "Правил устройства электроустановок" и другим нормативно – техническим документам, определяющим применяемость во взрывоопасных зонах.

Пульт управления предназначен для эксплуатации в составе поста бурильщика в районах с умеренным климатом У категории 1 по ГОСТ 15150-69 на месторождениях с содержанием сероводорода менее 6 %.

Пример записи условного обозначения пульта управления при его заказе и в документации другого изделия: «Пульт управления ПУВ-ДП У1 ТУ У 31.2-13505026-010:2010».

Технические характеристики

Основные технические данные пульта управления:

• рабочее напряжение – 24 В;
• род тока – постоянный;
• давление воздуха при предпусковой продувке – 0,06 МПа;
• давление воздуха при рабочей продувке – 0,002-0,0036 МПа.

Пульт управления применяется для работы в следующих условиях эксплуатации:

а) нижнее и верхнее значения температуры окружающего воздуха от -45 до +40 °С;

б) относительная влажность окружающей среды (верхнее значение) до 98 % при температуре 25 °С;

в) вибрационные нагрузки в местах установки должны соответствовать группе механического исполнения М3 по ГОСТ 17516.1-90.

Пульт управления устанавливается на рабочей площадке буровой установки, относящейся к взрывоопасным зонам В-Iа, В-Iг согласно ПУЭ.
Степень защиты пульта управления от внешних воздействий - IP54 по ГОСТ 14254-96.
Электрическое сопротивление изоляции в нормальных климатических условиях должно быть не менее 10 МОм.
Контактные зажимы клеммника допускают подсоединение жил кабеля или проводов до 4 мм² каждый.
Номинальный режим работы пульта управления – продолжительный.
Пульт управления имеет кабельные вводные устройства для ввода и уплотнения гибких кабелей.
