Пульт бурильщика взрывозащищенный для буровых установок с электрическим приводом типа ПБВ-ЭП1 (14097.04.009ТТ)

Пульт бурильщика взрывозащищенный для буровых установок с электрическим приводом типа ПБВ-ЭП1 (14097.04.009ТТ)
Пульт бурильщика взрывозащищенный для буровых установок с электрическим приводом типа ПБВ-ЭП1 (14097.04.009ТТ)

Пульт бурильщика предназначен для дистанционного управления электроприводами главных механизмов буровой установки и контроля за их рабочими параметрами.

Пульт бурильщика имеет автономную систему продувки – шкаф подготовки воздуха (ШПВ), который является составляющей частью (комплектующим изделием) пульта бурильщика и поставляется вместе с ним.

С пульта бурильщика выполняются следующие операции управления:

  • включение и отключение и снятие аварий: электроприводов лебедки, ротора; отключения и снятия аварийного привода буровых насосов;
  • управление вспомогательными механизмами главных приводов, пневмосистемой лебедки;
  • задание с помощью кнопок управления частоты вращения двигателей буровых насосов, частоты и направления вращения двигателя роторного стола, величины ограничения мощности или момента;
  • задание с помощью кнопок усилия на долото в режиме бурения;
  • остановка и аварийное отключение электроприводов.

Пульт бурильщика и ШПВ с маркировками взрывозащиты соответственно 2ЕхруIIT4 и 2ЕхemIIT4 пригодны для эксплуатации во взрывоопасных зонах и наружных установках согласно гл. 7.3 «Электроустановки во взрывоопасных зонах», «Правил устройства электроустановок» и другим нормативно – техническим документам, определяющим применяемость во взрывоопасных зонах.

Пульт бурильщика изготавливается в климатическом исполнении УХЛ категории размещения 1 по ГОСТ 15150-69.



Технические характеристики

Наименование

элементов аппаратурыКол-во, шт

Напряжение, В

Источник питания1~220/=24

Дисплей РV-1000 электролюминесцентный1~120 или ~220

Кнопка с подсветкой6=24

Кнопка без подсветки3=24

Аварийная кнопка1~220/=24

Командоаппарат1=24

Шкаф подготовки воздуха1~220



Условия эксплуатации

Пульт бурильщика применяется для работы в следующих условиях эксплуатации:

  • нижнее и верхнее значение температуры окружающего воздуха от -45 до +40 °С;
  • относительная влажность окружающей среды (верхнее значение) до 98 % при температуре 25 °С;
  • вибрационные нагрузки в местах установки должны соответствовать группе механического исполнения М18 по ГОСТ 17516.1-90.
  • Окружающая среда не должна содержать агрессивных газов и паров в концентрациях, разрушающих детали и составные части пульта бурильщика и изоляцию.



Степень защиты пульта бурильщика от внешних воздействий – IP54 по ГОСТ 14254-96.

Электрическое сопротивление изоляции в нормальных климатических условиях должно быть не менее 20 МОм.

Контактные зажимы клеммника допускают подсоединение жил кабеля или проводов сечением до 2,5 мм2 .

Номинальный режим работы пульта бурильщика – продолжительный.

Пульт бурильщика имеет пять кабельных вводных устройства: два из них для ввода гибких кабелей диаметром 18-25 мм и три для ввода коаксиальных кабелей диаметром 13-18 мм. ШПВ имеет один кабельный ввод для ввода кабеля с наружным диаметром от 9 до 14 мм.

Средний срок службы пульта бурильщика 10 лет (допускается замена отдельных элементов).



Устройство и работа

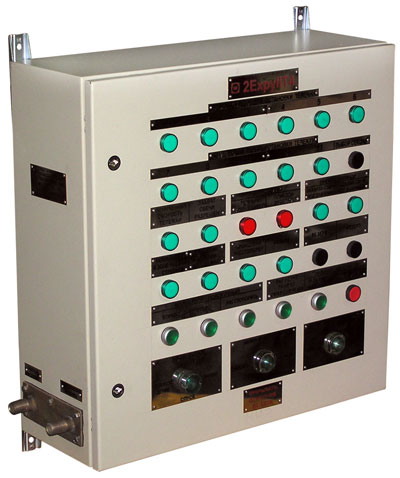

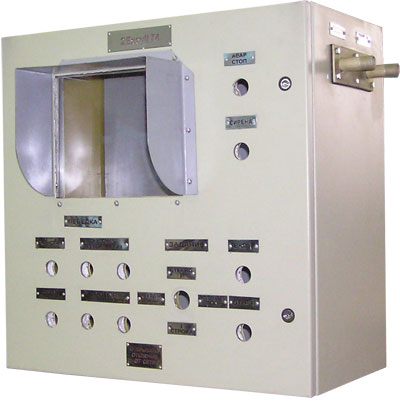

Пульт бурильщика состоит из металлического корпуса, крышки, на которой размещены кнопки с подсветкой, кнопки без подсветки, командоаппарат, аварийная кнопка с фиксацией, смотровое окно дисплея, дисплей.

Для поддержания температуры внутри корпуса +10°С, необходимой для нормальной работы аппаратуры при отрицательной температуре окружающего воздуха, в пульте бурильщика установлен обогреватель. Внутри корпус и крышка утеплены пенопластом.

Пульт бурильщика имеет, выведенную на графическом дисплее визуальную информацию:

готовности к работе или отказа электроприводов и системы управления, аварийной сигнализации;

рабочих параметров электроприводов: тока, напряжения, частоты вращения;

технологических параметров лебедки: нагрузки на крюке, усилия на долото, скорости движения талевого блока и скорость вращения ротора, высоты подъема талевого блока, подачи бурового раствора, момента на столе ротора;

включения механизмов: тормоза лебедки, коробки перемены передач и др.

С целью упрощения работы с пульта бурильщика каждая кнопка выполняет несколько функций.

Командоаппарат служит для перебора кадров на дисплее перемещением рукоятки вправо или влево и одновременно перебора строк на данном кадре перемещением рукоятки вверх или вниз.

Командоаппарат – это командоаппарат на четыре направления в четыре стороны. К нему подсоединены с помощью винтовых соединений два контактных блока (нормально открытый контакт) на первом уровне и два контактных блока (нормально закрытый контакт) на втором уровне. Диаграмма замыкания контактов приведена в таблице.
