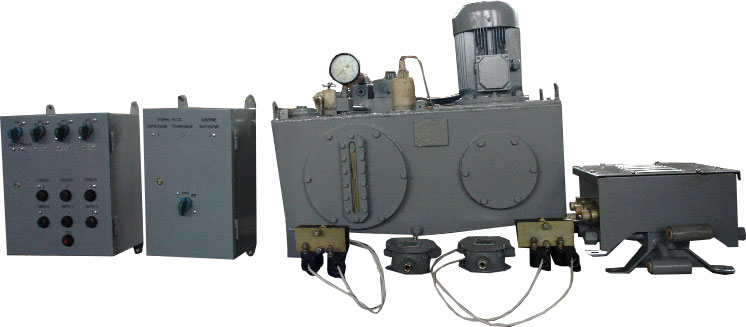

Привод гидроуправляемых затворов обогатительных фабрик серии ПЗО
Привод серии ПЗО предназначен для дистанционного или автоматического переключения системы затворов, установленных на технологических линиях водношламового хозяйства углеобогатительных фабрик.
ГОРНОТЕХНИЧЕСКИЕ УСЛОВИЯ ПРИМЕНЕНИЯ ИЗДЕЛИЯ
Приводы серии ПЗО предназначены для применения на углеобогатительных фабриках в макроклиматических условиях с умеренным и холодным климатом «УХЛ» категории размещения 4 по ГОСТ 15150-69.
Климатическое исполнение приводов серии ПЗО-УХЛ4 по ГОСТ 15150-69.
ИСПЫТАНИЯ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
В зависимости от количества управляемых затворов приводы могут выпускаться в семи исполнениях. Обозначение в зависимости от исполнения и состав привода приведены ниже.
|
Наименование составных частей |
Исполнения |
||||||
|
ПЗО1 |
ПЗО2 |
ПЗО3 |
ПЗО4 |
ПЗО5 |
ПЗО6 |
ПЗО7 |
|
|
Количество переключаемых затворов |
1-3 |
4-6 |
7-9 |
10-12 |
13-15 |
16-18 |
19-21 |
|
Блок питания и защиты |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Блок управления |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Блок распределения |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Электронасосный агрегат |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Узел концевых выключателей |
3 |
6 |
9 |
12 |
15 |
18 |
21 |
Пример условного обозначения при заказе привода ПЗО4:
Привод гидроуправляемых затворов обогатительных фабрик ПЗО4 ТУ 12.48.225-85 УХЛ4.
Расшифровка условного обозначения:
ПЗО – привод гидроуправляемых затворов обогатительных фабрик,
4 – четвертое исполнение,
УХЛ – климатическое исполнение,
4 – категория размещения.
ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
-
выполняемые функции, ед. – 10
-
максимальное давление в гидросистеме управления, МПа – 10
-
минимальное давление в гидросистеме управления, МПа – 2
-
максимальная подача электронасосного агрегата, м3/с – 2,8х10-4
-
минимальная подача электронасосного агрегата, м3/с – 8,3х10-7
-
максимальное количество переключаемых затворов, ед. – 21
Масса приводов серии ПЗО в зависимости от исполнения
|
Исполнение |
Масса, кг. |
|
ПЗО 1 |
330 |
|
ПЗО 2 |
425 |
|
ПЗО 3 |
520 |
|
ПЗО 4 |
615 |
|
ПЗО 5 |
710 |
|
ПЗО 6 |
805 |
|
ПЗО 7 |
900 |
Основные габаритные размеры и масса составных частей привода
|
Наименование |
Обозначение |
Габаритные размеры |
Масса, кг, не более |
|
Электронасосный агрегат |
ПЗО.01.000 |
904х528х790 |
200,0 |
|
Блок распределения |
ПЗО.02.000 |
400х382х218 |
35,0 |
|
Блок управления |
ПЗО.03.000 |
545х405х240 |
30,5 |
|
Узел концевых выключателей |
ПЗО.04.000 |
215х196х240 |
4,0 |
|
Блок питания и защиты |
ПЗО.05.000 |
545х310х240 |
22,0 |
