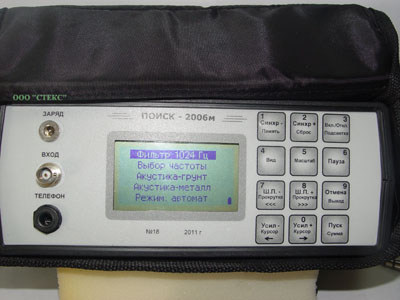

Приемник “ПОИСК-2006м”

Приемник “ПОИСК-2006м”

Приемник “ПОИСК-2006м” предназначен для поиска повреждений любого типа в любых силовых
кабелях напряжением 0,4-35 кВ электроакустическим и индукционным методами.











Приемник может быть использован:

  • для определения электроакустическим методом места повреждения подземных силовых кабелей при искровом пробое жилы на оболочку (МП вида ИП)*;
  • для определения электроакустическим методом места повреждения подземных силовых кабелей при глухом однофазном замыкании жилы кабеля на оболочку (МП вида ГОЗ)*;
  • для решения электроакустическим методом задачи выбора определенного кабеля из пучка открытых кабелей;
  • определения мест плохого контакта оболочки с кабельной муфтой;
  • определения трассы кабеля и поиска места повреждения индукционным методом;
  • определения глубины залегания кабеля.

Приемник “ПОИСК-2006м” имеет высокую чувствительность и избирательность цифровых фильтров, благодаря чему обеспечивается подавление помех промышленной частоты, оснащен морозостойким (до −20°С) графическим дисплеем высокого разрешения (320х240 точек), что позволяет эффективно анализировать сигнал, а функция суммирования нескольких кадров позволяет выделять слабый сигнал на фоне сильных помех.

Приемник предназначен для работы в составе передвижных электротехнических лабораторий, имеющих в своем составе генератор электроакустических ударных волн (ГАУВ) с параметрами:

  • емкость накопителя 300-400 мкФ;
  • напряжение питания 5-10 кВ;
  • частота импульсов 0,2-10 Гц;
Этот вариант ГАУВ пригоден для поиска повреждений типа ГОЗ. Для определения повреждений типа ИП емкость накопителя может быть снижена до 1-2 мкФ. Кроме этого для трассировки испытуемого кабеля (т.е. определения трассы прокладки кабеля на местности) требуется генератор звуковой частоты мощностью не менее 200 Вт с кварцованными частотами 1024 и 2048 Гц (например, генератор ГЗЧ-2500).

Технические характеристики:

  • Методы поиска повреждения – электроакустический импульсный и индукционный;
  • Индикация – осциллографическая (по экрану графического жидкокристаллического индикатора) и слуховая (по звуку в головных телефонах);
  • Наибольшая глубина залегания кабеля при определении его трассы – 10м;
  • Погрешность определения трассы кабеля (при глубине залегания 1 м) – не более ±0,05м;
  • Наибольшая глубина залегания кабеля при поиске повреждений:
    электроакустическим методом – 4м;
    индукционным методом (режим «петли») – 2м.
  • Погрешность определения места повреждения (при глубине залегания кабеля 1 м) не более:
    - электроакустическим методом – ±0,25м;
    - индукционным методом (режим «петли») – ±1м.

В стандартную комплектацию Приемника “ПОИСК-2006м″ входит:
Приемник ПОИСК-2006м;
Датчик индукционный П805-ДИ2;
Датчик акустический ДАГ-5;
Электроды ручные потенциальные;
Ручка-держатель датчиков(Разборная);
Телефоны головные (сопротивление общее – 64 Ом);
Сумка укладочная 1  (для переноски приемника);
Сумка укладочная 2 (для переноски ЗИП);
Руководство по эксплуатации “Приемник ПОИСК-2006м″.

Более подробно ознакомиться с характеристиками “Приемник ПОИСК-2006м″, можно в «Руководство по эксплуатации “ПОИСК-2006м”».
