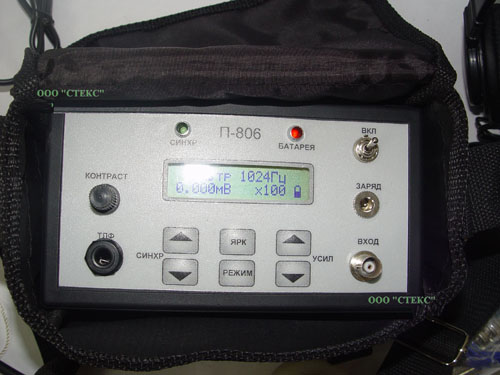

Приемник “П-806″

Приемник “П-806″

Приемник “П-806″ позволяет работать не только “в звуковом режиме “, но и измерять уровень сигнала, приведенный ко входу, и временную задержку между электромагнитной и акустической волнами. Это позволяет оценивать расстояние до места повреждения и производить количественные измерения. Приемник имеет полностью цифровой тракт обработки сигналов, благодаря чему обеспечивается высокая чувствительность и подавление помех промышленной частоты.







Приемник П-806 предназначен:

  • для поиска трассы, мест повреждения межфазной изоляции и глубины залегания высоковольтных силовых кабелей индукционным методом;
  • для поиска мест повреждения высоковольтных силовых кабелей акустическим методом.
  • для обнаружения мест утечки изоляции подземных кабелей электроснабжения, не имеющих металлической оболочки, потенциальным методом с помощью  бесконтактных потенциальных датчиков.
  • При поиске индукционным методом приемник должен эксплуатироваться совместно с дополнительным генератором непрерывных колебаний любой формы частотой 1024 ± 2 Гц и
    2048± 4 Гц, обеспечивающим в диапазоне нагрузок от 0,5 до 200 Ом выходную мощность не менее 200 Вт (например, ГЗЧ-2500).

При поиске акустическим методом приемник должен эксплуатироваться совместно с дополнительным генератором мощных импульсов напряжением 5-10 кВ и энергией в импульсе 150 – 1000 Дж, следующих с интервалом в несколько секунд (например, ГАУВ-5).

Приемник предназначен для эксплуатации в полевых условиях в диапазоне температур окружающего воздуха от минус 20 до +40оС, относительной влажности до 85% и давлении от 600 до 800 мм рт. ст.

Технические характеристики:

  • настройки  – 1024 и 2048 Гц;
  • Предельная чувствительность к магнитному полю при отношении сигнал/шум 6 дБ – не более 50 мкА / м;
  • Нагрузка – головные телефоны сопротивлением  - 16-100 Ом;
  • Источник питания – 4 Ni-MH аккумулятора размера АА напряжением 1,2В и емкостью 1,8 Ач;
  • Номинальное напряжение питания – 5В;
  • Потребляемый ток – 30-130мА;
  • Продолжительность работы без подзарядки – 15 – 50час;
  • В приемнике имеется возможность оперативного контроля уровня заряда аккумуляторов и величины входного сигнала;
  • Габаритные размеры – 180х100х66 мм.;
  • масса – 0,5 кг.

Полоса пропускания в различных режимах работы:

Режим Полоса пропускания по уровню -3 дБ, Гц Полоса пропускания по уровню -20 дБ, Гц
1024 Гц 9+ 1 10 +2
2048 Гц 10+ 2 12 +4
АКУСТ 100-1200 —

В стандартную комплектацию Приемника “П-806″ входит:

Приемник П-806;
Датчик индукционный П805-ДИ2;
Датчик акустический ДАГ-5;
Электроды ручные потенциальные;
Ручка-держатель датчиков(Разборная);
Телефоны головные (сопротивление общее – 64 Ом);
Сумка укладочная 1  (для переноски приемника);
Сумка укладочная 2 (для переноски ЗИП);
Руководство по эксплуатации “Приемник П-806″.

Более подробно ознакомиться с характеристиками “Приемник П-806″, можно в «Руководство по эксплуатации Приемник П-806».
