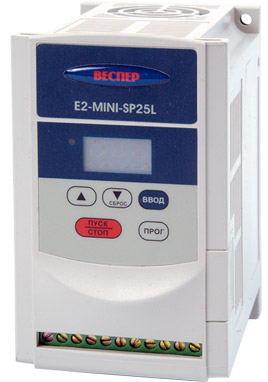

Преобразователи серии E2-MINI
Новое поколение популярного преобразователя серии MINI. В отличие от предшествующей модели преобразователь выполнен в компактном корпусе IP 20 со встроенным пультом управления, ЭМИ фильтром и расширенным набором функций.
Рекомендуется для управления приводами насосов, вентиляторов, лентопротяжных машин, фасовочно-упаковочных аппаратов, швейных машин, намоточно-размоточных узлов, транспортеров, навивочных машин, миксеров и т.д
Технические характеристики
- Диапазон мощностей 0,2 кВт – 2,2 кВт.
- Выходная частота 1 – 200 Гц.
- Защита двигателя от перегрузок.
- Аналоговые и цифровые входы/выходы для регулирования и дистанционного управления.
- Встроенный ЭМИ фильтр класса А.
- Питание 220/380 В, 50 Гц.
|
E2-MINI
|
SP25L
|
SP5L
|
S1L
|
S2L
|
S3L
|
| Максимальная мощность электродвигателя, кВт |
0,2
|
0,4
|
0,75
|
1,5
|
2,2
|
| Полная мощность преобразователя, кВА |
0,25
|
0,5
|
1,0
|
2,0
|
3,0
|
| Выходной ток, А |
1,4
|
2,3
|
4,2
|
7,5
|
10,5
|
| Номинальное входное напряжение | 1 Ф 220В (+10%-15%), 50 Гц (+/-5%) | ||||
| Максимальное выходное напряжение | 3 Ф 220В (пропорционально входному напряжению) | ||||
| Вес, кг |
0,8
|
0,8
|
0,8
|
1,7
|
1,7
|
| Габариты, мм |
72 х 132 х 118
|
118 х 143 х 172
|
|||
Базовая спецификация для класса H (380 В).
|
E2-MINI
|
001H
|
002H
|
003H
|
| Максимальная мощность электродвигателя, кВт |
0,75
|
1,5
|
2,2
|
| Полная мощность преобразователя, кВА |
1,0
|
2,0
|
3,0
|
| Выходной ток, А |
2,3
|
3,8
|
5,2
|
| Номинальное входное напряжение | 3 Ф 380В (+10%-15%), 50Гц (+/-5%) | ||
| Максимальное выходное напряжение | 3 Ф 380В (пропорционально входному напряжению) | ||
| Вес, кг |
1,7
|
1,7
|
1,7
|
| Габариты, мм |
118 х 143 х 172
|
||
Технические характеристики
|
Параметр
|
Содержание
|
||
| Тип управляющих сигналов | PNP | ||
| Регулирование частоты | Диапазон | 1~200 Гц | |
|
Дискретное:
Аналоговое:
|
0.1 Гц (1.0~99.9 Гц)
1 Гц (100~200 Гц)
1 Гц / 50 Гц
|
||
| Внутреннее задание | С клавиатуры, кнопками ▲▼ | ||
| Внешний сигнал задания частоты | 0~10 В, 4~20 мА, 0~20 мА | ||
| Другие функции | Верхнее и нижнее ограничение частоты | ||
| Общее управление | Несущая частота | 4-16 кГц | |
| Время разгона / торможения | 0.1~999 сек | ||
| Характеристика U/F | 3 предустановленные характеристики | ||
| Компенсация момента | Настраиваемый уровень (0 ~10 %) | ||
| Многофункциональный вход | 2 входа: фиксированная скорость 1, 2, 3 / шаговая скорость / аварийный останов / блокировка / сброс | ||
| Многофункциональный выход | 1 выход: Ошибка / Работа / Достижение частоты | ||
| Тормозной момент | < 20% для всех моделей (без подключения внешнего тормозного резистора) | ||
|
< 100% c внешним тормозным резистором для моделей:
S2L, S3L, 001H, 002H, 003H
|
|||
| Другие функции | Плавный останов или останов выбегом, автоперезапуск, установка параметров торможения постоянным током | ||
| Индикация | 3 семисегментных индикатора, отображающих частоту / параметры / сигналы аварии. | ||
| Рабочая температура | -10 ~ + 50 оС | ||
| Относительная влажность | 0~95% (без образования конденсата) | ||
| Вибрация |
не более 1g при частоте < 20 Гц,
не более 0,2 g при частоте 20…50 Гц
|
||
| Электромагнитная совместимость | Класс А (встроенный EMI фильтр) | ||
| Исполнение | IP20 | ||
| Функции защиты | Перегрузка по току | 150% в течение 1 мин. | |
| Повышенное напряжение |
Напряжение цепи пост. тока > 400 В (класс 220 В);
> 800 В (класс 380 В)
|
||
| Пониженное напряжение |
Напряжение цепи пост. тока < 200 В (класс 220 В);
< 400 В (класс 380 В)
|
||
| Провал питания | 0~2 сек: перезапуск с определением скорости | ||
| Ограничение тока | При разгоне / торможении / постоянной скорости | ||
| Функции защиты | Короткое замыкание на выходе | Электронная защита | |
| Неисправность заземления | Электронная защита | ||
| Другие функции | Защита от перегрева | ||
| Монтаж | На винты или DIN-рейку (опция) | ||
