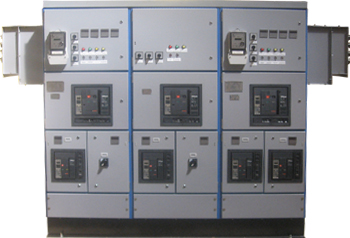

ПОДСТАНЦИИ ТРАНСФОРМАТОРНЫЕ КОМПЛЕКТНЫЕ КТП-250…2500/10(6)/0,4 У3

Подстанции трансформаторные комплектные мощностью 250, 400, 630, 1000, 1600, 2500 кВА на напряжение 6,10 кВ (в дальнейшем именуемые КТП) предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50Гц.

Применяются в системах электроснабжения промышленных предприятий в районах с умеренным климатом для установки внутри неотапливаемых помещений.

Условия эксплуатации

• высота над уровнем моря не более 1000 м;
• атмосферное давление от 86,6 кПа (650 мм рт.ст.) до 106,7 кПа (800 мм рт.ст.);
• температура окружающего воздуха от - 25С до + 40С;
• относительная влажность воздуха до 80% при температуре 20С;
• окружающая среда невзрывоопасная, пожаробезопасная, не содержащая токопроводящей пыли, химически активного газа и испарений.
• КТП не предназначены для работы в условиях резких толчков, ударов, сильной тряски, а также на подвижных установках и в шахтах.

Гарантийный срок хранения 2 года.

Износостойкость КТП соответствует износостойкости входящих в нее коммутационных аппаратов, указанной в стандартах или технических условиях на них.

Установленный срок службы КТП не менее 25 лет.

Гарантийный срок эксплуатации КТП - два года со дня ввода в эксплуатацию.

По согласованию с заказчиком КТП мощностью 250, 400, 630, 1000, 1600, 2500 кВА могут укомплектовываться автоматическими выключателями фирм «Schneider Electrik», «АВВ», «Siemens» и других производителей по индивидуальным схемам в соответствии с опросными листами.

Соответствуют стандартам ТУ 16-674.029-84
ДСТУ 3399-96 (ГОСТ 14695-97, IEC 694 (1980))
