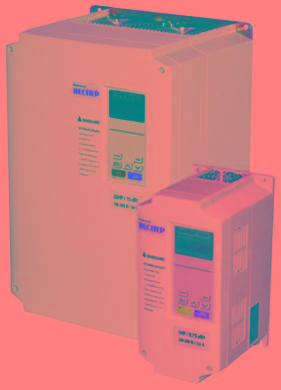

Насосные преобразователи частоты EI-P7012
Модель нового поколения преобразователей частоты насосной серии. Используется для управления приводами с переменной нагрузкой насосного типа. Новую модель выгодно отличают расширенные функциональные возможности, меньшие массогабаритные характеристики, увеличенный диапазон мощностей.
Технические характеристики
- Диапазон мощностей 7,5 кВт - 370 кВт.
- Возможность управления группой электродвигателей от одного преобразователя.
- Встроенный ПИД-регулятор. Управление по вольт-частотной характеристике U/F.
- Аналоговые и цифровые входы/выходы для регулирования и дистанционного управления.
- Управление и диагностика по линии RS-485/RS-232.
- Питание 380 В, 50 Гц .
|
Модель EI – P7012 -
|
010H
|
015H
|
020H
|
025H
|
030H
|
040H
|
050H
|
060H
|
|
|
Номинальная выходная мощность
(мощность применяемого
электродвигателя), кВт
|
7,5
|
11
|
15
|
18,5
|
22
|
30
|
37
|
45
|
|
|
Выходные
характеристики
|
Полная мощность
преобразователя, кВА
|
10
|
15
|
20
|
25
|
30
|
40
|
50
|
60
|
|
Номинальный выходной ток, А
|
16
|
21
|
31
|
39
|
48
|
60
|
76
|
93
|
|
|
Максимальное
выходное напряжение
|
Трехфазное 380…460 В (пропорционально входному напряжению)
|
||||||||
|
Максимальная
выходная частота
|
400 Гц
|
||||||||
|
Источник
питания
|
Номинальное входное напряжение (частота)
|
Трехфазное 380…460 В (50/60 Гц)
|
|||||||
|
Допустимые колебания входного напряжения (частоты)
|
+ 10%, ‑ 15% (± 5%)
|
||||||||
|
Характеристики цепи управления
|
Метод управления
|
Синусоидальная широтно-импульсная модуляция
|
|||||||
|
Диапазон управления по частоте
|
от 0,1 до 400 Гц
|
||||||||
|
Точность частотных
режимов
|
Цифровая команда:± 0,01% (от - 10°С до + 40°С)
|
||||||||
|
Аналоговая команда: ± 0,1% (при 25°С ± 10°С)
|
|||||||||
|
Разрешающая
способность по частоте
|
Устанавливается уставкой константы в цифровой форме: 0,1 Гц
|
||||||||
|
Устанавливается в аналоговой форме: 0,1 Гц
|
|||||||||
|
Разрешение по
выходной частоте
|
0,1 Гц
|
||||||||
|
Запас по перегрузке
|
120% от номинального выходного тока в течение 1 мин
|
||||||||
|
Аналоговый вход
задания частоты
|
0 … + 10 В ( 20 кОм ), 4 … 20 мА ( 250 Ом )
|
||||||||
|
Время
разгона/торможения
|
от 0,0 до 3600 с (по два значения)
|
||||||||
|
Тормозящий крутящий момент
|
до 20% без тормозного резистора; до 100 % - с внешним тормозным резистором | ||||||||
|
Тормозной прерыватель
|
Встроенный (для моделей 010Н – 020Н).
Внешний (для моделей 025Н – 450Н)
|
||||||||
|
Соотношение U/f
|
Пятнадцать фиксированных соотношений U/f; одно - программируемое без ограничения по напряжению;
одно - программируемое с ограничением по напряжению
|
||||||||
|
Защитные функции
|
Защита двигателя от перегрузки
|
Электронное тепловое реле | |||||||
|
Мгновенная перегрузка по току
|
Немедленное отключение при токе 180 % от номинального тока преобразователя | ||||||||
|
Перегрузка
|
Отключение через 1 минуту работы при токе 120% от номинального тока преобразователя | ||||||||
|
Перегрузка
по напряжению
|
Отключение при напряжении на шине постоянного тока преобразователя более 820 В | ||||||||
|
Недостаточное
напряжение
|
Отключение при напряжении на шине постоянного тока преобразователя менее 380 В | ||||||||
|
Кратковременное
отключение питания
|
Немедленное отключение при прекращении подачи питания на 15 мс и более.
Возможно возобновление управления после восстановления подачи питания при длительности провала не более 2 с (для моделей 010Н – 125Н).
|
||||||||
|
Перегрев
радиатора-теплоотвода
|
Защищен термистором | ||||||||
|
Предотвращение
срыва при вращения
|
Предотвращение срыва во время разгона/торможения и вращения с постоянной скоростью | ||||||||
|
Защита от токов утечек
|
Защищен электронной цепью (нарушение баланса выходных токов) | ||||||||
|
Индикация заряда шины
|
Световой индикатор "Заряд" горит, пока напряжение шины не упадет ниже 50 В | ||||||||
|
Условия
эксплуатации
|
Температура
окружающей среды
|
от - 10°С до + 40°С (для моделей 010Н – 050Н)
от - 10°С до + 45°С (для моделей 060Н – 450Н)
|
|||||||
|
Влажность
|
Относительная влажность не более 90%
|
||||||||
|
Температура хранения
|
от - 20°С до + 60°С
|
||||||||
|
Окружающая среда
|
Внутри помещения, защищенного от коррозионных газов и пыли
|
||||||||
|
Высотность
|
Не более 1000 м
|
||||||||
|
Вибрация
|
от 9,81 м/c2 (1g) при менее, чем 20 Гц , до 1,96 м/c2 (0,2g) от 20 до 50 Гц
|
||||||||
|
|
Степень защиты
оболочки
|
IP20 по ГОСТ 14254-96
IP54 (по отдельному заказу для моделей 060Н – 450Н)
|
|||||||
|
Модель EI – P7012 -
|
075H
|
100H
|
125Н
|
150H
|
175H
|
200Н
|
275H
|
300H
|
350H
|
450H
|
|
|
Номинальная выходная мощность
(мощность применяемого
электродвигателя), кВт
|
55
|
75
|
93
|
110
|
132
|
160
|
200
|
220
|
250
|
370
|
|
|
Выходные
характеристики
|
Полная мощность
преобразователя, кВА
|
75
|
100
|
125
|
150
|
175
|
200
|
275
|
300
|
375
|
450
|
|
Номинальный выходной ток, А
|
112
|
149
|
192
|
227
|
261
|
315
|
352
|
397
|
525
|
706
|
|
|
Максимальное
выходное напряжение
|
Трехфазное 380…460 В (пропорционально входному напряжению)
|
||||||||||
|
Максимальная
выходная частота
|
400 Гц
|
||||||||||
|
Источник
питания
|
Номинальное входное напряжение (частота)
|
Трехфазное 380…460 В (50/60 Гц)
|
|||||||||
|
Допустимые колебания входного напряжения (частоты)
|
+ 10%, ‑ 15% (± 5%)
|
||||||||||
|
Характеристики цепи управления
|
Метод управления
|
Синусоидальная широтно-импульсная модуляция
|
|||||||||
|
Диапазон управления по частоте
|
от 0,1 до 400 Гц
|
||||||||||
|
Точность частотных
режимов
|
Цифровая команда:± 0,01% (от - 10°С до + 40°С)
|
||||||||||
|
Аналоговая команда: ± 0,1% (при 25°С ± 10°С)
|
|||||||||||
|
Разрешающая
способность по частоте
|
Устанавливается уставкой константы в цифровой форме: 0,1 Гц
|
||||||||||
|
Устанавливается в аналоговой форме: 0,1 Гц
|
|||||||||||
|
Разрешение по
выходной частоте
|
0,1 Гц
|
||||||||||
|
Запас по перегрузке
|
120% от номинального выходного тока в течение 1 мин
|
||||||||||
|
Аналоговый вход
задания частоты
|
0 … + 10 В ( 20 кОм ), 4 … 20 мА ( 250 Ом )
|
||||||||||
|
Время
разгона/торможения
|
от 0,0 до 3600 с (по два значения)
|
||||||||||
|
Тормозящий крутящий момент
|
до 20% без тормозного резистора; до 100 % - с внешним тормозным резистором | ||||||||||
|
Тормозной прерыватель
|
Встроенный (для моделей 010Н – 020Н).
Внешний (для моделей 025Н – 450Н)
|
||||||||||
|
Соотношение U/f
|
Пятнадцать фиксированных соотношений U/f; одно - программируемое без ограничения по напряжению;
одно - программируемое с ограничением по напряжению
|
||||||||||
|
Защитные функции
|
Защита двигателя от перегрузки
|
Электронное тепловое реле | |||||||||
|
Мгновенная перегрузка по току
|
Немедленное отключение при токе 180 % от номинального тока преобразователя | ||||||||||
|
Перегрузка
|
Отключение через 1 минуту работы при токе 120% от номинального тока преобразователя | ||||||||||
|
Перегрузка
по напряжению
|
Отключение при напряжении на шине постоянного тока преобразователя более 820 В | ||||||||||
|
Недостаточное
напряжение
|
Отключение при напряжении на шине постоянного тока преобразователя менее 380 В | ||||||||||
|
Кратковременное
отключение питания
|
Немедленное отключение при прекращении подачи питания на 15 мс и более.
Возможно возобновление управления после восстановления подачи питания при длительности провала не более 2 с (для моделей 010Н – 125Н).
|
||||||||||
|
Перегрев
радиатора-теплоотвода
|
Защищен термистором | ||||||||||
|
Предотвращение
срыва при вращения
|
Предотвращение срыва во время разгона/торможения и вращения с постоянной скоростью | ||||||||||
|
Защита от токов утечек
|
Защищен электронной цепью (нарушение баланса выходных токов) | ||||||||||
|
Индикация заряда шины
|
Световой индикатор "Заряд" горит, пока напряжение шины не упадет ниже 50 В | ||||||||||
|
Условия
эксплуатации
|
Температура
окружающей среды
|
от - 10°С до + 40°С (для моделей 010Н – 050Н)
от - 10°С до + 45°С (для моделей 060Н – 450Н)
|
|||||||||
|
Влажность
|
Относительная влажность не более 90%
|
||||||||||
|
Температура хранения
|
от - 20°С до + 60°С
|
||||||||||
|
Окружающая среда
|
Внутри помещения, защищенного от коррозионных газов и пыли
|
||||||||||
|
Высотность
|
Не более 1000 м
|
||||||||||
|
Вибрация
|
от 9,81 м/c2 (1g) при менее, чем 20 Гц , до 1,96 м/c2 (0,2g) от 20 до 50 Гц
|
||||||||||
|
|
Степень защиты
оболочки
|
IP20 по ГОСТ 14254-96
IP54 (по отдельному заказу для моделей 060Н – 450Н)
|
|||||||||
Скачать руководство по эксплуатации pdf
