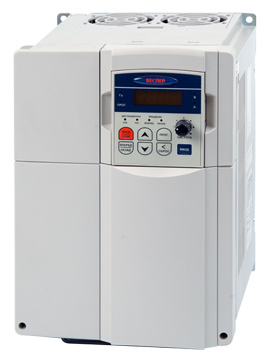

Малогабаритные векторные преобразователи E2-8300
Новая модель серии 8000 со встроенным промышленным PLC контроллером и существенно расширенными функциональными возможностями по отношению к EI-8001.
Рекомендуется для управления приводами с постоянной, быстроменяющейся, а также вентиляторной нагрузкой: подъемно-транспортное оборудование, транспортеры, конвейеры, экструдеры, куттера, упаковочные и дозирующие машины, сушильные агрегаты, сепараторы, мельницы, дробилки, вентиляторы, насосы, компрессоры и т.д
Технические характеристики
- Диапазон мощностей 0,4 кВт – 55 кВт.
- Выходная частота 0,1 – 400 Гц.
- Полная защита двигателя.
- Векторное управление без обратной связи.
- Встроенный ПИД-регулятор.
- Встроенный PLC контроллер.
- Программирование группы преобразователей с помощью модуля копирования.
- Аналоговые и цифровые входы/выходы для регулирования и дистанционного управления.
- Возможность дистанционного управления и мониторинга по RS-232/RS-485 (протокол MODBUS).
- Встроенный ЭМИ фильтр класса А.
- Питание 220/380 В, 50 Гц.
|
Е2-8300-
|
SP5L
|
S1L
|
S2L
|
S3L
|
|
| Мощность применяемого двигателя, кВт |
0,4
|
0,75
|
1,5
|
2,2
|
|
| Напряжение питания |
Однофазное: 200-240В +10%-15%, 50-60Гц±5%
|
||||
| Номинальный выходной ток, A |
3,1
|
4,5
|
7,5
|
10,5
|
|
| Выходное напряжение |
Трехфазное:
от 0 до Uпит.
|
||||
|
Характеристики управления
|
Режим управления | U/F или управление вектором тока | |||
| Выходная частота | От 0,1 до 400,0 Гц | ||||
| Момент при пуске | 150%/1Гц (при управлении вектором тока) | ||||
| Тормозной момент | До 20% для моделей со встроенным тормозным резистором и 100 % при внешнем тормозном резисторе. | ||||
| Кратность регулирова- ния скорости | 1:50 (при управлении вектором тока) | ||||
| Точность регулирования скорости | ±0,5% (при управлении вектором тока) | ||||
| Точность ввода задания | Дискретное: 0,01Гц (Прим.*1). Аналоговое: 0,05 Гц / 50Гц (10 бит) | ||||
| Ввод задания | Кнопками ▲▼ или потенциометром на пульте управления | ||||
|
Функции дисплея
|
Четырехразрядный светодиодный индикатор, индикатор состояния, отображение частоты / скорости / линейной скорости / напряжения цепи постоянного тока / выходного напряжения / тока / направления вращения / констант преобразователя / списка ошибок / версии ПО | ||||
|
Внешние сигналы
|
1. Внешний переменный резистор / 0-10В / 4-20мА / 10-0В / 20-4мА
2. Многофункциональные входы на клеммах ТМ2 позволяют управлять пуском/остановом, скоростью и множеством других функций.
|
||||
|
Функция ограничения частоты
|
Независимая установка верхнего / нижнего пределов ограничения частоты и трех диапазонов запрещенных частот. | ||||
|
Частота коммутации
|
От 2 до 16 кГц | ||||
|
Характеристики U/F
|
18 фиксированных и 1 программируемая характеристики. | ||||
|
Управление разгоном / торможением
|
Две ступени разгона / торможения (0,1 – 3600 сек) и S-кривые (см. описание константы 3-05) | ||||
|
Многофунк-циональные входы
|
6 дискретных, 1 или 2 аналоговых, 30 функций (см. описание константы 5-00…5-06) | ||||
|
Сигналы дискретных входов
|
Переключаемые NPN/PNP | ||||
|
Многофунк-циональные дискретные выходы
|
2 выхода, 16 функций (см. описание констант 8-02~8-03) | ||||
|
Многофунк-циональный аналоговый выход
|
6 функций (см. описание констант 8-00/8-01) | ||||
|
Другие функции
|
Перезапуск при потере питания, определение скорости, определение перегрузки, 8 предустановленных скоростей, переключение темпов разгона / торможения (2 ступени), S-образные кривые, 2-х и 3-х проводное управление, ПИД-регулятор, ограничение момента, компенсация скольжения, верхнее и нижнее ограничение частоты, режим экономии энергии, режим управления по протоколу Modbus от PC или КПК, автоматический перезапуск, встроенный PLC с набором простых логических функций. | ||||
|
Управление по каналу последовательной связи
|
Через порты RS232 или RS485
Точка-точка (RS-232) или многоточечное соединение (RS485).
Установка скорости передачи / количества стоповых бит / четности.
|
||||
|
Защитные функции
|
Перегрузка
|
Защита двигателя (с устанавливаемой характеристикой) и преобразователя (150 % в течение 1 мин). | |||
|
Защита предохраните-лями
|
При срабатывании предохранителя двигатель останавливается. | ||||
|
Перенапряжение
|
для класса 220В при напряжении цепи постоянного тока >410В, для класса 380В при напряжении цепи постоянного тока >820В | ||||
|
Пониженное напряжение
|
для класса 220В при напряжении цепи постоянного тока <190В, для класса 380В при напряжении цепи постоянного тока <380В | ||||
|
Перезапуск при потере питания
|
при потере питания на время от 15 мс до 2 с возможен перезапуск с определением скорости | ||||
|
Предотвращение срыва
|
Защита от срыва при разгоне / торможении / работе. | ||||
|
Короткое замыкание на выходе
|
Электронная защита | ||||
|
Неисправность заземления
|
Электронная защита | ||||
|
Другие функции
|
Защита от перегрева радиаторов, определение перегрузки по моменту, защита от ошибок подключения клемм управления, запрет обратного вращения, запрет пуска после перерывов в питании или аварийного останова, блокировка изменения констант. | ||||
|
Окружающая среда
|
Температура среды
|
От -10 до +50°С (прим.*2) | |||
|
Температура хранения
|
От -20 до +60°С | ||||
|
Относительная влажность
|
От 0 до 95% (без конденсата) | ||||
|
Допустимая вибрация
|
1g (9.8м/с2 ) до 20 Гц, 0,2g (2м/с2 ) от 20 до 50 Гц | ||||
|
Степень защиты оболочки
|
IP20 (0,4…22 кВт) ,
IP00 (30…55 кВт) по ГОСТ 14254-96
|
||||
| Электромагнитная совместимость | Встроенный фильтр класса А по ГОСТ Р51318.11-99 (0,4…11 кВт) | ||||
|
Е2-8300-
|
001H
|
002H
|
003H
|
005H
|
007H
|
010H
|
015H
|
020H
|
025H
|
030H
|
040H
|
050H
|
060H
|
075H
|
|
| Мощность применяемого двигателя, кВт |
0,75
|
1,5
|
2,2
|
3,7
|
5,5
|
7,5
|
11
|
15
|
18,5
|
22
|
30
|
37
|
45
|
55
|
|
| Напряжение питания |
Трехфазное: 380-480В +10%-15%, 50-60Гц±5%
|
||||||||||||||
| Номинальный выходной ток, A |
2,3
|
3,8
|
5,2
|
8,8
|
13,0
|
17,5
|
25
|
32
|
40
|
48
|
64
|
80
|
96
|
128
|
|
| Выходное напряжение |
Трехфазное: от 0 до Uпитания
|
||||||||||||||
|
Характеристики управления
|
Режим управления | U/F или управление вектором тока | |||||||||||||
| Выходная частота | От 0,1 до 400,0 Гц | ||||||||||||||
| Момент при пуске | 150%/1Гц (при управлении вектором тока) | ||||||||||||||
| Тормозной момент | До 20% для моделей со встроенным тормозным резистором и 100 % при внешнем тормозном резисторе. | ||||||||||||||
| Кратность регулирова- ния скорости | 1:50 (при управлении вектором тока) | ||||||||||||||
| Точность регулирования скорости | ±0,5% (при управлении вектором тока) | ||||||||||||||
| Точность ввода задания | Дискретное: 0,01Гц (Прим.*1). Аналоговое: 0,05 Гц / 50Гц (10 бит) | ||||||||||||||
| Ввод задания | Кнопками ▲▼ или потенциометром на пульте управления | ||||||||||||||
|
Функции дисплея
|
Четырехразрядный светодиодный индикатор, индикатор состояния, отображение частоты / скорости / линейной скорости / напряжения цепи постоянного тока / выходного напряжения / тока / направления вращения / констант преобразователя / списка ошибок / версии ПО | ||||||||||||||
|
Внешние сигналы
|
1. Внешний переменный резистор / 0-10В / 4-20мА / 10-0В / 20-4мА
2. Многофункциональные входы на клеммах ТМ2 позволяют управлять пуском/остановом, скоростью и множеством других функций.
|
||||||||||||||
|
Функция ограничения частоты
|
Независимая установка верхнего / нижнего пределов ограничения частоты и трех диапазонов запрещенных частот. | ||||||||||||||
|
Частота коммутации
|
От 2 до 16 кГц | ||||||||||||||
|
Характеристики U/F
|
18 фиксированных и 1 программируемая характеристики. | ||||||||||||||
|
Управление разгоном / торможением
|
Две ступени разгона / торможения (0,1 – 3600 сек) и S-кривые (см. описание константы 3-05) | ||||||||||||||
|
Многофунк-циональные входы
|
6 дискретных, 1 или 2 аналоговых, 30 функций (см. описание константы 5-00…5-06) | ||||||||||||||
|
Сигналы дискретных входов
|
Переключаемые NPN/PNP | ||||||||||||||
|
Многофунк-циональные дискретные выходы
|
2 выхода, 16 функций (см. описание констант 8-02~8-03) | ||||||||||||||
|
Многофунк-циональный аналоговый выход
|
6 функций (см. описание констант 8-00/8-01) | ||||||||||||||
|
Другие функции
|
Перезапуск при потере питания, определение скорости, определение перегрузки, 8 предустановленных скоростей, переключение темпов разгона / торможения (2 ступени), S-образные кривые, 2-х и 3-х проводное управление, ПИД-регулятор, ограничение момента, компенсация скольжения, верхнее и нижнее ограничение частоты, режим экономии энергии, режим управления по протоколу Modbus от PC или КПК, автоматический перезапуск, встроенный PLC с набором простых логических функций. | ||||||||||||||
|
Управление по каналу последовательной связи
|
Через порты RS232 или RS485
Точка-точка (RS-232) или многоточечное соединение (RS485).
Установка скорости передачи / количества стоповых бит / четности.
|
||||||||||||||
|
Защитные функции
|
Перегрузка
|
Защита двигателя (с устанавливаемой характеристикой) и преобразователя (150 % в течение 1 мин). | |||||||||||||
|
Защита предохраните-лями
|
При срабатывании предохранителя двигатель останавливается. | ||||||||||||||
|
Перенапряжение
|
для класса 220В при напряжении цепи постоянного тока >410В, для класса 380В при напряжении цепи постоянного тока >820В | ||||||||||||||
|
Пониженное напряжение
|
для класса 220В при напряжении цепи постоянного тока <190В, для класса 380В при напряжении цепи постоянного тока <380В | ||||||||||||||
|
Перезапуск при потере питания
|
при потере питания на время от 15 мс до 2 с возможен перезапуск с определением скорости | ||||||||||||||
|
Предотвращение срыва
|
Защита от срыва при разгоне / торможении / работе. | ||||||||||||||
|
Короткое замыкание на выходе
|
Электронная защита | ||||||||||||||
|
Неисправность заземления
|
Электронная защита | ||||||||||||||
|
Другие функции
|
Защита от перегрева радиаторов, определение перегрузки по моменту, защита от ошибок подключения клемм управления, запрет обратного вращения, запрет пуска после перерывов в питании или аварийного останова, блокировка изменения констант. | ||||||||||||||
|
Окружающая среда
|
Температура среды
|
От -10 до +50°С (прим.*2) | |||||||||||||
|
Температура хранения
|
От -20 до +60°С | ||||||||||||||
|
Относительная влажность
|
От 0 до 95% (без конденсата) | ||||||||||||||
|
Допустимая вибрация
|
1g (9.8м/с2 ) до 20 Гц, 0,2g (2м/с2 ) от 20 до 50 Гц | ||||||||||||||
|
Степень защиты оболочки
|
IP20 (0,4…22 кВт) ,
IP00 (30…55 кВт) по ГОСТ 14254-96
|
||||||||||||||
| Электромагнитная совместимость | Встроенный фильтр класса А по ГОСТ Р51318.11-99 (0,4…11 кВт) | ||||||||||||||
