Коробки соединительные взрывозащищенные типа КСВ

Коробки соединительные взрывозащищенные типа КСВ

Коробки соединительные взрывозащищенные типа КСВ предназначены для выполнения электромонтажных работ в помещениях со взрывоопасными условиями эксплуатации. Коробки выполнены с маркировкой взрывозащиты 1ExeIIСT5 по ГОСТ 12.2.020 (ГОСТ Р 51330.0) и предназначены для эксплуатации во взрывоопасных зонах предприятий химической, газовой и нефтяной промышленности.



Структура условного обозначения

КСВ–ХХ–Х ХХ

КСВ — коробка соединительная взрывозащищенная.

ХХ — номинальный ток, А.

Х — габарит корпуса.

ХХ — климатическое исполнение У, УХЛ (ХЛ), Т, ОМ и категория размещения 1, 2, 3, 4, 5 по ГОСТ 15150.

При заказе коробок неотъемлемой частью заказа является заполненный опросный лист, форма которого приведена ниже.

Коробки соединительные взрывозащищенные изготавливаются для внутреннего рынка и поставки на экспорт в страны СНГ.

Условия эксплуатации

высота над уровнем моря — не более 2000 м;

температура окружающего воздуха:

  • от – 40 до + 40 °С — для климатического исполнения У;
  • от – 60 до + 40 °С — для климатического исполнения УХЛ (ХЛ);
  • от – 40 до + 45 °С — для климатического исполнения ОМ;
  • от – 10 до + 50 °С — для климатического исполнения Т;

относительная влажность окружающей среды до (98±2)% при температуре + 25 °С без конденсации влаги;

вибрационные нагрузки в местах установки должны соответствовать группе механического исполнения М1 по ГОСТ 17516.1;

окружающая среда не должна содержать агрессивных газов и паров в концентрациях, разрушающих детали или составные части коробок и изоляцию;

рабочее положение в пространстве — любое.

Функции

Коробки предназначены для соединения и разветвления кабелей с медными и алюминиевыми жилами в силовых цепях и цепях управления постоянного и переменного тока.

Конструкция

Коробка конструктивно имеет четыре типоразмера корпуса и состоит из корпуса, крышки, наборных контактных зажимов и кабельных вводных устройств. Защита коробки от пыли и влаги обеспечивается уплотнительными кольцами, прокладками и заглушками кабельных вводных устройств. Габаритные и установочные размеры коробок четырех типоразмеров указаны на рисунке 2.

Для подключения внешних проводников (жил кабеля) в зависимости от величины номинального тока в коробках используются:

наборные пружинные (2-, 3- и 4-контактные) зажимы;

наборные винтовые (2-контактные) зажимы.

Номинальное сечение подсоединяемых проводников (жил кабелей) — от 0,5 до 10 мм2.

Контактные зажимы имеют вид взрывозащиты Exell, изготовлены из огнестойкого самозатухающего материала.

Максимальное количество контактных зажимов в коробках указано в таблице опросного листа.

Наборные пружинные контактные зажимы устанавливаются и фиксируются на DIN-рейке с помощью пружинного зажима и рассчитаны для фронтального электрического монтажа проводников. Для пружинных контактных зажимов предусмотрено подключение только одного проводника к каждому контакту.

Наборные винтовые контактные зажимы также устанавливаются и фиксируются на DIN-рейке. Контакт между токопроводящей жилой и пластиной в контактном зажиме обеспечивается путем прижатия жилы к пластине зажимной скобы винтом, что гарантирует надежное соединение между проводником и токовой шиной. Для винтовых контактных зажимов допускается подключение двух проводников одинакового сечения к одному контакту. Суммарный ток по двум проводникам не превышает ток контактного зажима, на который он рассчитан, т. е. их общее сечение не превышает рабочее сечение контактного зажима. При необходимости подключения заземляющих жил подводимых кабелей применяются специальные зажимы с заземлением, имеющие отличительную зелено-желтую окраску.

Для ввода кабеля в коробку используются взрывозащищенные ЕЕхе кабельные вводы с защитой от воздействия окружающей среды IР68. Кабельный ввод поставляется с легко удаляемой мембраной, служащей защитой от пыли при транспортировке.

Максимальное количество, материал, климатическое исполнение устанавливаемых кабельных вводов для различных диапазонов диаметров вводимого кабеля в коробках соответствующего типоразмера указаны в таблице опросного листа.

По требованию заказчика коробки могут иметь наружный зажим заземления для присоединения к общей сети заземления и внутренний зажим заземления для присоединения заземляющих жил кабелей, соответствующие требованиям ГОСТ 21130.

На крышке коробки обязательно располагаются таблички с указанием маркировки взрывозащиты и предупредительной надписью: «ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ».

Коробки соединительные относятся к взрывозащищенному электрооборудованию группы II с уровнем взрывозащиты «взрывозащищенное электрооборудование» с маркировкой взрывозащиты 1ExeIIСT5.

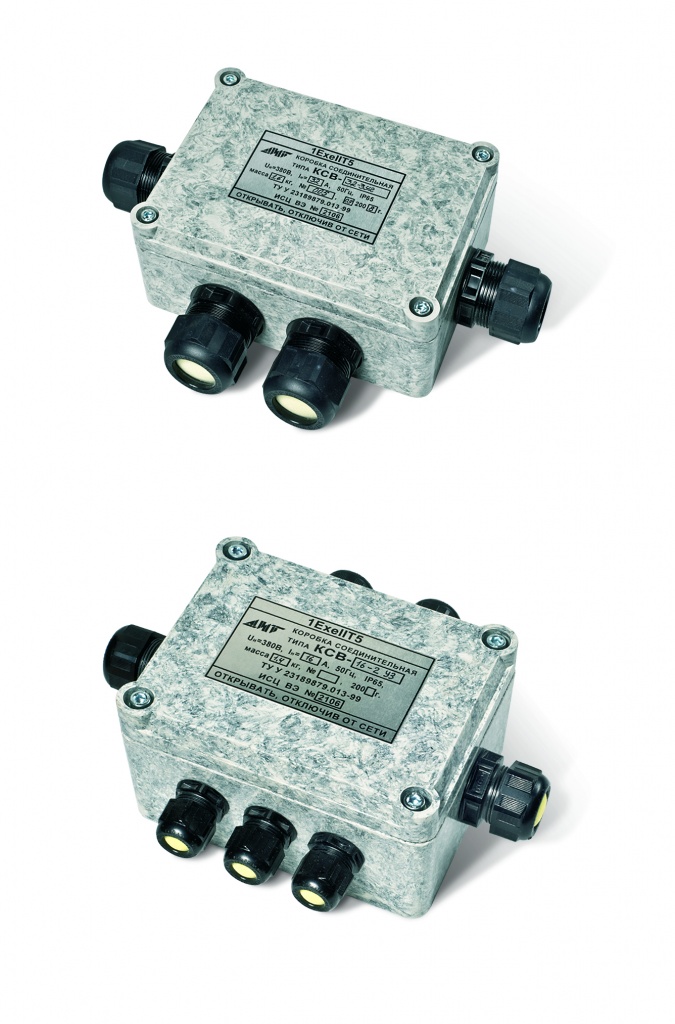

Коробки КСВ-2М, КСВ-2, КСВ-3 выполнены из материала, обладающего высокой степенью механической прочности с поверхностным электрическим сопротивлением не более 109 Ом и степенью защиты от внешних воздействий IP65 по ГОСТ 14254, ГОСТ 22782.0 (ГОСТ Р 51330.0).

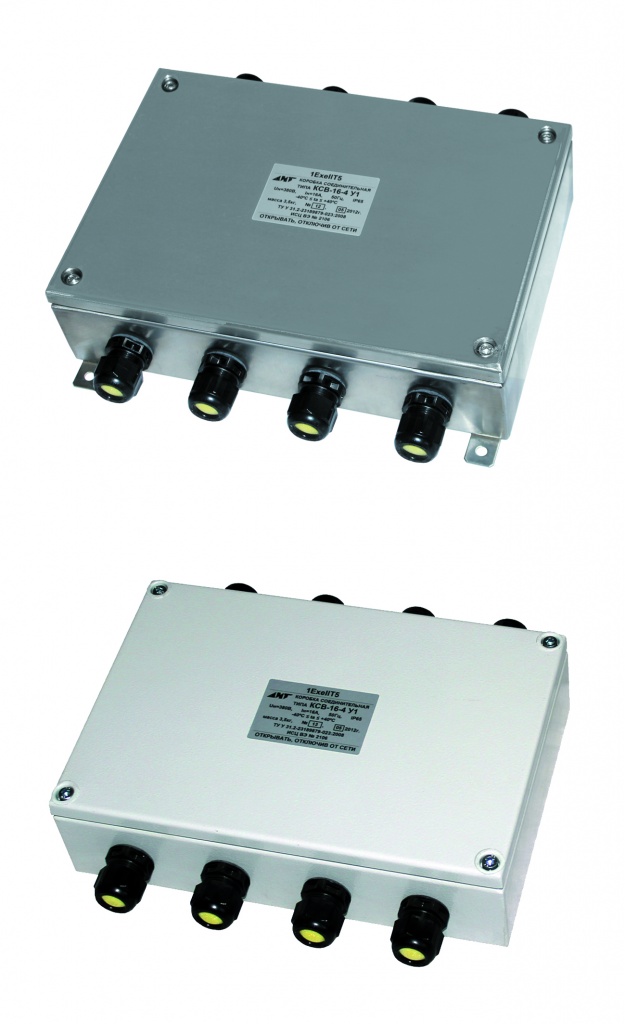

Коробки КСВ-4 выполнены из черного металла, окрашенного порошковой краской или из нержавеющей стали.

Коробки устойчивы к динамическому воздействию пыли и песка, содержащихся в атмосфере типа I или II, для климатического исполнения У, УХЛ (ХЛ) и типа III для климатического исполнения ОМ, Т по ГОСТ 15150.

Коробки устойчивы к воздействию солнечного излучения.

Коробки климатического исполнения ОМ огнестойки.

Коробки климатического исполнения ОМ устойчивы к воздействию соляного (морского) тумана.

По требованию заказчика коробки могут быть изготовлены:

  • с другими типами кабельных вводных устройств;
  • с комбинацией нескольких типов кабельных вводных устройств;
  • с комбинацией двух видов наборных контактных зажимов;
  • с различным расположением кабельных вводных устройств по сторонам коробки;
  • с комбинацией нескольких коробок.

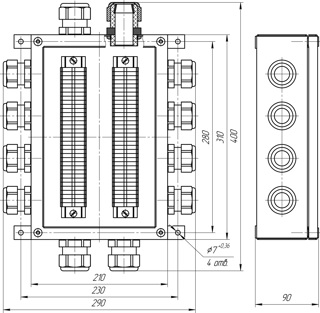

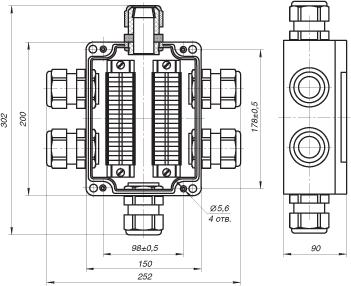

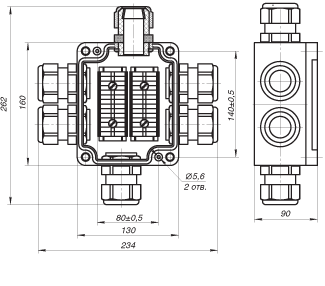

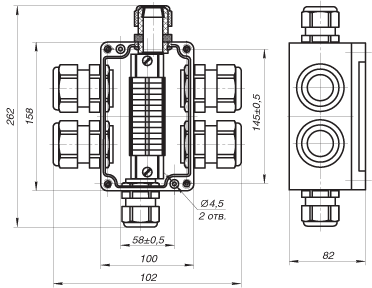

Общий вид, габаритные размеры и масса коробок

Масса КСВ–2М не более 1 кг

Масса КСВ–2 не более 1,5 кг

Масса КСВ–3 не более 2,5 кг

Масса КСВ–4 не более 4,5 кг



Технические характеристики

Наименование параметра

Значение параметра

Номинальное напряжение сети, В

380; 660

Номинальный ток, А

16; 25; 32; 40; 63

Количество контактных зажимов и вводных устройств

таблицы опросного листа
