Комплектные устройства управления вспомогательными электроприводами взрывозащищенные типа КУВВ

Комплектные устройства управления вспомогательными электроприводами взрывозащищенные типа КУВВ

Комплектные устройства управления вспомогательными электроприводами взрывозащищенные типа КУВВ (в дальнейшем именуемые «устройства») предназначены для управления и защиты вспомогательных электроприводов шахтных подъемных машин, установленных в подземных выработках угольных шахт, опасных по газу (метану) и пыли. Устройства могут применяться в схеме шахтной подъемной машины независимо от типа главного привода.



Исполнение по взрывозащите:

  • РВ 3ВИа – для внутренних поставок;
  • Exdial – для поставок на экспорт.

Структура условного обозначения КУВВ У5

К - комплектные

У – устройства управления

В – вспомогательными электроприводами

В - взрывозащищенные

У – климатическое исполнение по ГОСТ 15150-69

5 – категория размещения по ГОСТ 15150-69.

Устройства КУВВ для внутреннего рынка и поставки на экспорт в страны СНГ соответствуют техническим условиям ТУ У 23189879.010-2003.

Условия эксплуатации

Устройства рассчитаны для работы в следующих номинальных условиях:

  • температура окружающего воздуха от плюс 10С до плюс 350 С;
  • относительная влажность окружающей среды до 98±2% с конденсацией влаги при температуре плюс 350С±2%;
  • запыленность окружающего воздуха до 1000 мГ/м3;
  • окружающая среда не должна содержать агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию;
  • высота над уровнем моря - не более 1000 м;
  • вибрационные нагрузки степени жесткости I по ГОСТ 16962-71 (группа условий эксплуатации МI по ГОСТ 175-16-72);
  • рабочее положение в пространстве – горизонтальное. Допускается отклонение от рабочего положения не более чем на 15° в любую сторону.

Функции



Устройства обеспечивают следующие виды защит, блокировок и индикации:

  • максимальную токовую защиту;
  • защиту от перегрузки;
  • блокировку, препятствующую включению встроенных аппаратов при повреждении или снижении изоляции отходящего присоединения ниже допустимого уровня;
  • световую индикацию о срабатывании максимальной защиты;
  • световую индикацию о срабатывании тепловой защиты;
  • световую индикацию о срабатывании блоков контроля сопротивления изоляции;
  • проверку исправности блоков контроля сопротивления изоляции.

Конструкция

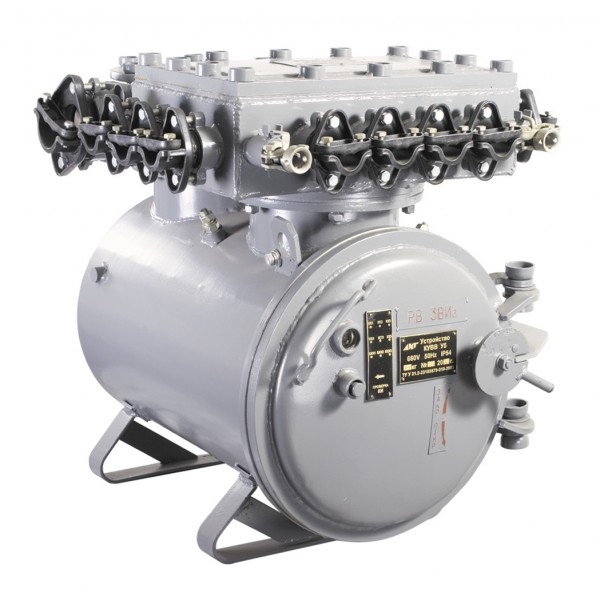

Устройства представляют собой сварную конструкцию, состоящую из цилиндрической оболочки и соединенных с ней двух кабельных отделений. Общий вид устройства представлен на рисунке 1.

Комплект электрических аппаратов устройств размещен в цилиндрической оболочке с двумя крышками – быстрооткрываемой и болтовой. На оболочке установлены рукоятки включения блокировочного разъединителя и запорного механизма быстрооткрываемой крышки, на которой размещены толкатели кнопок проверки работы устройства контроля сопротивления изоляции отходящих присоединений и смотровое окно соответствующей сигнализации. На внутренней стороне быстрооткрываемой крышки установлена часть аппаратуры управления.

В устройствах применена механическая блокировка, исключающая возможность открывания быстрооткрываемой крышки при включенном разъединителе, а также возможность включения разъединителя при открытой крышке.

Сетевое отделение предназначено для ввода, транзитного вывода и присоединения к устройству силового гибкого кабеля.

Отделение выводов предназначено для ввода и присоединения силовых гибких кабелей токоприемников и кабелей контрольных, в том числе и искробезопасных цепей.

Отделения закрываются болтовыми крышками.

В цилиндрической оболочке расположен выемной блок с пускателями и аппаратурой защиты, управления, сигнализации.

Взрывобезопасность устройств обеспечивается заключением комплекта электрических аппаратов в оболочку с видом взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ 22782.0-81 и ГОСТ 22782.6-81, которая выдерживает давление взрыва внутри и исключает его передачу в окружающую взрывоопасную среду.

Взрывонепроницаемость оболочки обеспечивается применением щелевой защиты.

Величины взрывонепроницаемых зазоров обеспечиваются конструкцией, технологией изготовления и соответствуют требованиям ГОСТ 22782.6-81.

Гибкие кабели уплотнены с помощью резиновых колец, параметры которых удовлетворяют требованиям ГОСТ 22782.6-81.

Взрывозащитные поверхности защищены от коррозии защитной смазкой.

На быстрооткрываемой крышке имеется предупредительная надпись: «Открывать, отключив разъединитель».

Болты и гайки, крепящие детали со взрывозащитными поверхностями, а также токоведущие и заземляющие зажимы предохранены от самоотвинчивания пружинными шайбами.

Пожаробезопасность устройств обеспечивается применением в их конструкции негорючих материалов, а также правильным выбором сечений токоведущих частей и их изоляции согласно ГОСТ 24719-81.

Примененные материалы и температура нагрева удовлетворяют требованиям ГОСТ 22782.0-81.

Пути утечки и электрические зазоры между токоведущими частями удовлетворяют требованиям ГОСТ 24719-81.

Маркировка, наносимая на устройства, выполнена в соответствии с ГОСТ 18620-86 ГОСТ 22782.6-81 и ГОСТ 12.2.020-76.



Характеристики



Наименование параметров

Величина показателей

Напряжение питающей сети, В

660/380

Частота питающей сети, Гц

50

Число фаз питающей сети

3

Номинальный ток ввода, А

40/63

Максимальное количество подключаемых токоприемников, шт.

5

Номинальный ток отходящих присоединений (фидеров), А:

три фидера

два фидера

один фидер





3,8 – 6,0

5,5 – 8,0

13,0 – 19,0

Предельная коммутационная способность (действующее значение), кА

6,0

Номинальная мощность подключаемых двигателей, кВт

2х2,2; 1х15

2х5,5

Габаритные размеры корпуса, мм

850х750х650

Масса, кг, не более

200
