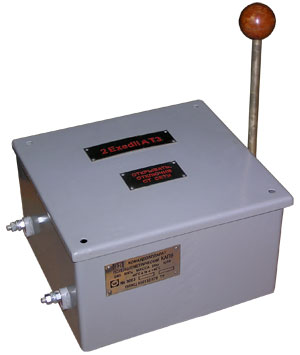

Командоаппарат потенциометрический взрывозащищенный типа КАПВ

Командоаппарат потенциометрический взрывозащищенный для буровых установок КАПВ предназначен для дистанционного задания скорости электропривода главных механизмов буровой установки.

Командоаппарат с маркировкой взрывозащиты 2EхеdIIАТЗ может эксплуатироваться во взрывоопасных зонах и наружных установках согласно гл.7.3 "Электроустановки во взрывоопасных зонах" "Правил устройства электроустановок" и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах.

Командоаппарат предназначен для встройки в пневматический модуль пульта бурильщика.

Условия эксплуатации

Командоаппарат изготавливается в климатическом исполнении УХЛ категории размещения I по ГОСТ 15150-69.

Степень защиты командоаппарата от внешнего воздействия окружающей среды — IP54 по ГОСТ 14254-96.

Аппарат предназначен для эксплуатации в следующих условиях:

• температура окружающего воздуха от -45 до +40 °С;
• относительная влажность окружающей среды до 98% при температуре 25°С без конденсации влаги;
• вибрационные нагрузки в местах установки должны соответствовать группе механического исполнения М18 по ГОСТ 17516.1-90.
• Окружающая среда не должна содержать агрессивных газов и паров в концентрациях, разрушающих детали и составные части командоаппарата и изоляцию.

Электрическое сопротивление изоляции в нормальных климатических условиях должно быть не менее 10 МОм.

Контактные зажимы клеммников допускают подключение одного провода сечением 1,5 мм².

Номинальный режим работы командоаппарата — продолжительный.

Командоаппарат имеет одно кабельное вводное устройство, рассчитанное для подведения гибкого кабеля с условным диаметром 24 мм.

Средний срок службы командоаппарата не менее 10 лет.

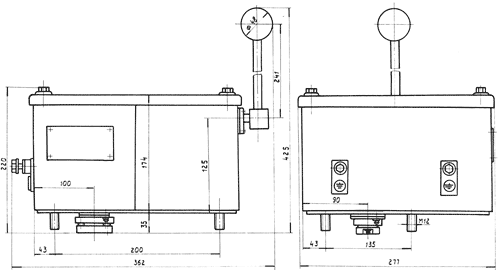

Габаритные и присоединительные размеры приведены на рисунке 2.
