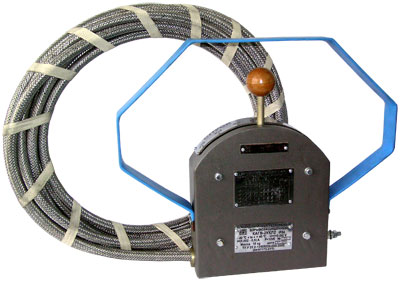

Командоаппарат герконовый взрывозащищенный типа КАГВ

Взрывозащищенный герконовый командоаппарат типа КАГВ с дискретным выходным сигналом для буровых установок предназначен для дистанционного управления электроприводами основной и вспомогательной лебедок буровых установок, оборудованных регулируемым приводом.

Командоаппарат имеет уровень взрывозащиты "повышенная надежность против взрыва" по ГОСТ Р 51330.0-99, обеспечиваемый видом взрывозащиты "герметизация компаундом (m)" по ГОСТ Р 51330.17-99 и в соответствии с маркировкой взрывозащиты 2ЕхmIIТ5Х по ГОСТ Р 51330.0-99 может эксплуатироваться во взрывоопасных зонах согласно главе 7.3 "Электроустановки во взрывоопасных зонах" "Правил устройства электроустановок", где возможно образование взрывоопасный смесей категории IIA, IIB и IIС групп Т1, Т2, Т3, Т4 и Т5 по ГОСТ Р 51330.19-99 и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах.

Знак "Х" в маркировке взрывозащиты согласно ГОСТ Р 51330.0-99 указывает на специальные условия безопасного применения командоаппарата: кабель командоаппарата должен подключаться вне взрывоопасной зоны или к клеммной коробке с соответствующим исполнением по взрывозащите.

Условия эксплуатации

Командоаппарат изготавливается в климатическом исполнении УХЛ категории размещения 2 по ГОСТ 15150-69.

Степень защиты командоаппарата от внешнего воздействия окружающей среды — IP54 по ГОСТ 14254-96.

Аппарат предназначен для эксплуатации в следующих условиях:

• температура окружающего воздуха от -40 до +40°С;
• относительная влажность окружающей среды до 100% при температуре 25°С;
• высота над уровнем моря до 1000 м;
• вибрационные нагрузки в местах установки должны соответствовать группе механического исполнения М18 по ГОСТ 17516.1-90.

рабочее положение в пространстве — вертикальное. Крепление на стойке боковое.

Окружающая среда не должна содержать агрессивные газы и пары в концентрациях, разрушающих детали и составные части командоаппарата и изоляцию.

Электрическое сопротивление изоляции в нормальных климатических условиях должно быть не менее 10 МОм.

Номинальный режим работы командоаппарата — продолжительный.

Командоаппарат имеет кабель длиной 12 м для подсоединения к клеммной коробке на буровой установке.

Средний срок службы командоаппарата не менее 10 лет.

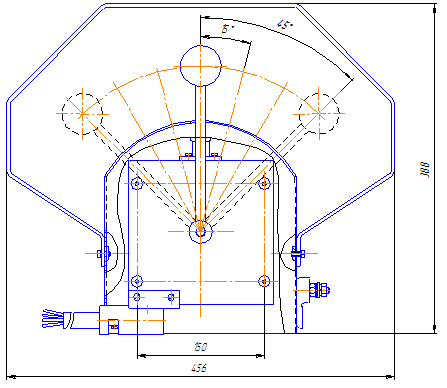

Габаритные и присоединительные размеры приведены на рисунке 2.
