Измеритель напряжения “РД-140″

Измеритель высокого напряжения постоянного и переменного тока РД-140 предназначен для измерения переменного синусоидального напряжения частотой 50 Гц до 100 кВ – с возможным отображения амплитудного значения (Umax и Umin), а также  для измерения постоянного напряжения   до  140 кВ.

Измеритель РД-140 обеспечивает измерение с высокой точностью (предел допускаемой относительной погрешности составляет не более ±1), что дает возможность использовать в испытательных высоковольтных лабораториях электротехнического и энергетического профиля, а также научно-исследовательских учреждениях.

Особенностью данного  изделия является отсутствие гальванической связи между Высоковольтным Блоком(БВ), подключаемого к источнику измеряемого напряжения,  и Индикационным Модулем(МИ). Связь между БВ и МИ осуществляется по радиоканалу на расстоянии до 10 м. Присутствие радиоканала между БВ и МИ  – гарантирует полную безопасность эксплуатации и отсутствие специфических помех, влияющих на точность измерений.

Условия эксплуатации:

• температура окружающего воздуха – от  10 до 35  С;
• относительная влажность окружающего воздуха – до 80%;
• атмосферное давление – 84–106,7 кПа (630-800 мм рт. ст.);
• коэффициент несинусоидальности измеряемого напряжения переменного тока должен быть – не более 8%;
• коэффициент пульсации  измеряемого напряжения постоянного тока должен быть – не более 1%.

Технические характеристики:

• Возможность измерения как несимметричного напряжения (один из выводов источника заземлен), так и симметричного (оба вывода источника находятся под высоким потенциалом);
• Диапазон измеряемых напряжений постоянного тока – до 140 кВ;
• Диапазон измеряемых напряжений переменного тока – до 100 кВ;
• Погрешность измерения – не более 1,0%;
• Время непрерывной работы – 8 часа.

Более подробно ознакомиться с характеристиками Измерителя РД-140, можно в «Руководство по эксплуатации РД-140».

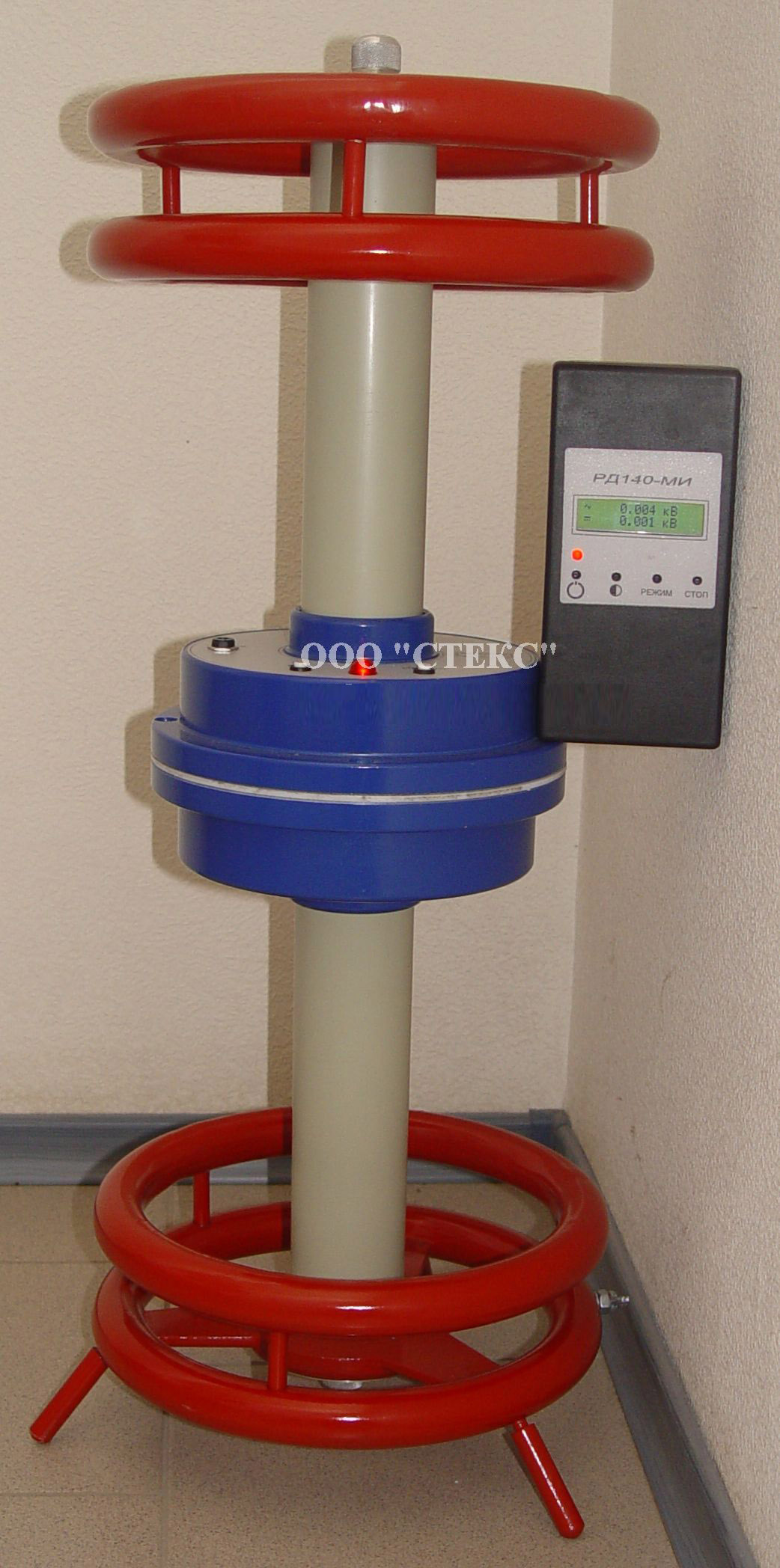

Фото “Измеритель напряжения “РД-140″.

Исполнение Измерителя “РД-140″ соответствует ГОСТ 17512-82, климатической категории УХЛ 4.2 по ГОСТ 15150-69 и группе 2 приборов по ГОСТ 22261-82.
