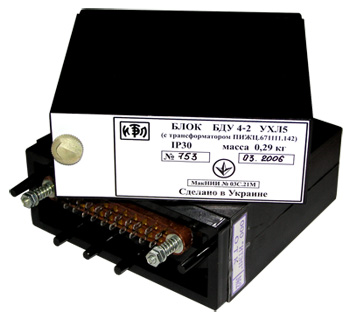

Искробезопасные блоки дистанционного управления БДУ-4-2

Искробезопасные блоки дистанционного управления БДУ-4-2
Искробезопасные блоки дистанционного управления БДУ-4-2

Блоки дистанционного управления типа БДУ-4-2 предназначены для дистанционного управления включением и отключением одиночных механизмов, подключенных к взрывозащищённым пускателям и комплектным устройствам управления (станциям), для дистанционного отключения аппаратов защиты (автоматических выключателей, РУНН, трансформаторных подстанций), а также для контроля сопротивления заземляющего провода передвижных механизмов и машин, и защиты от потери управления и самовключения.



Условия эксплуатации

Климатическое исполнение блоков — УХЛ5 по ГОСТ 15150-69.

Степень защиты корпуса блока IP30.

Блоки предназначены для эксплуатации в следующих условиях:

  • температура окружающего воздуха от -10 до +60 °С;
  • относительная влажность окружающей среды до 100% при температуре +35 °С;
  • вибрационные нагрузки в местах установки блока не должны быть выше первой степени жёсткости по ГОСТ 16926.2-90. Воздействие механических ВВФ по ГОСТ 17516.1-90 для группы механического исполнения М1;
  • рабочее положение блока в пространстве не регламентируется.



Технические характеристики

Номинальное напряжение питания блока частотой 50 Гц от специального трансформатора, В18

Диапазон изменения рабочего напряжения от номинального85% до 110%

Минимальное напряжение удержания65% номинального

Блок предназначен для коммутации цепей:

36 В постоянного тока, не более, А, τ = 0.0150.5

36 В, 50 Гц, не более, А при cos φ = 0.62

110-150 В постоянного тока, не более А, при τ = 0.010.5

Потребляемая мощность блоком, не более3,5 В·А

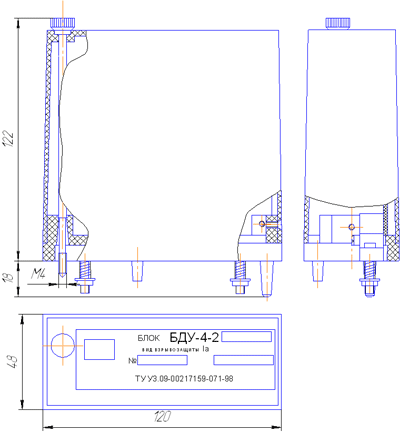

Габариты блокасм. рисунок 2

 Масса блока, кг, не более0,3
