Электротехническая лаборатория “ЭТЛ-35″

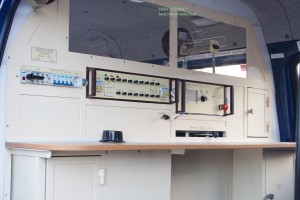

Лаборатория электротехническая передвижная ЭТЛ-35 смонтирована в фургоне автомобиля и предназначена для:

• испытания изоляции кабелей и др. устройств и приспособлений  постоянным и переменным  (50 гц) высоким напряжением;
• испытания электротехнических объектов  на низком напряжении;
• определения ёмкости и тангенса угла диэлектрических потерь электротехнических объектов при напряжениях до 10кВ.

Питание ЭТЛ-35 производится от промышленной трехфазной или однофазной сети переменного тока частотой 50 Гц.

Технические данные:

• Напряжение питающей  сети трехфазного/ однофазного переменного тока – 380/220±10% В;
• Потребляемый ток – не более 80 А;
• Наибольшее выпрямленное напряжение – 60кВ;
• Наибольший рабочий ток при выпрямленном напряжении, среднее значение – 60 мА;
• Наибольшее  высокое переменное напряжение, действующее значение – 100 кВ;
• Наибольший рабочий ток при высоком переменном напряжении 100 кВ,  действующее значение – 160 мА;
• ЭТЛ-35 обеспечивает измерение емкости и тангенса угла диэлектрических потерь электротехнических объектов при напряжениях до 10кВ в пределах, обеспечиваемых  прибором «ИПИ-10»;
• В ЭТЛ-35 обеспечивается измерение токов утечки под высоким потенциалом на постоянном напряжении до 60 кВ измерителем тока ИТВ-3.

Аппаратура и устройства ЭТЛ-35 рассчитаны на эксплуатацию в районах с   умеренным и холодным климатом и имеют климатическое исполнение УХЛ 4 категории I по ГОСТ 15150-69.

Обслуживание лаборатории производится бригадой из двух операторов, имеющих допуск на проведение работ в цепях с напряжением свыше 1000 В.

Более подробно ознакомиться с техническими данными приборов можно на соответствующей странице данного сайта!!!

Более подробно ознакомиться с характеристиками электролаборатории передвижной “ЭТЛ-35″, можно в «Руководство по эксплуатации “Лаборатория электротехническая передвижная “ЭТЛ-35″».
